Источник тока – Инструкция по эксплуатации Hypertherm HPR800XD Auto Gas
Страница 259

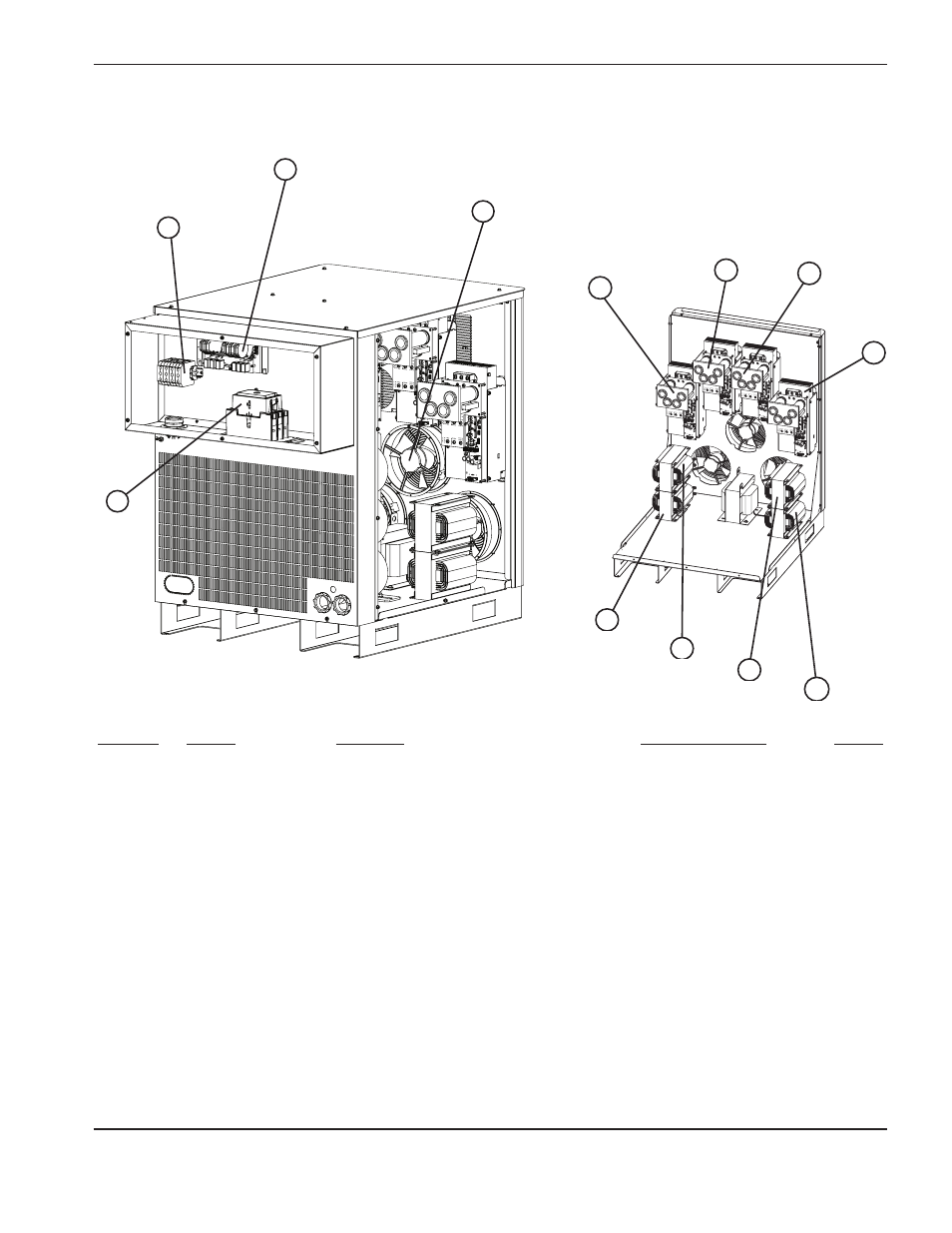

СпиСок деталей
HPR800XD Auto Gas
– 80650J, 1-я редакция
6-3
Источник тока
1
3
2
4a
4b
4c
5a
5d
5c
5b
6
Номер
Позиция
детали
Описание
Код. обозначение
Кол-во
1
229214*
Клеммный блок: Входная мощность
TB1
1
229033**
Клеммный блок: Входная мощность
TB1
1
2
229195
Фильтр электромагнитных помех
(только для источника тока 400 В)
1
3
027079
Вентилятор: 10 дюймов, 450–550 куб. фут/мин,
120 В перем. тока 50–60 Гц
3
4a
129792
Инвертор в сборе
CHA
1
4b
129792
Инвертор в сборе
CHB
1
4c
129792
Инвертор в сборе
CHC
1
4d
129792
Инвертор в сборе
CHD
1
127039
Вентилятор: 6 дюймов, 230 куб. фут/мин,
115 В перем. тока 50–60 Гц
8
5a
014080
Катушка индуктивности: 100 А, 4 мГн
L1
1
5b
014080
Катушка индуктивности: 100 А, 4 мГн
L2
1
5c
014080
Катушка индуктивности: 100 А, 4 мГн
L3
1
5d
014080
Катушка индуктивности: 100 А, 4 мГн
L4
1
6 003218*
Замыкатель
CON1
1
003233**
Замыкатель
CON1
1
* Источники тока 200, 220 и 240 В
** Источники тока 380, 400, 440, 480 и 600 В
