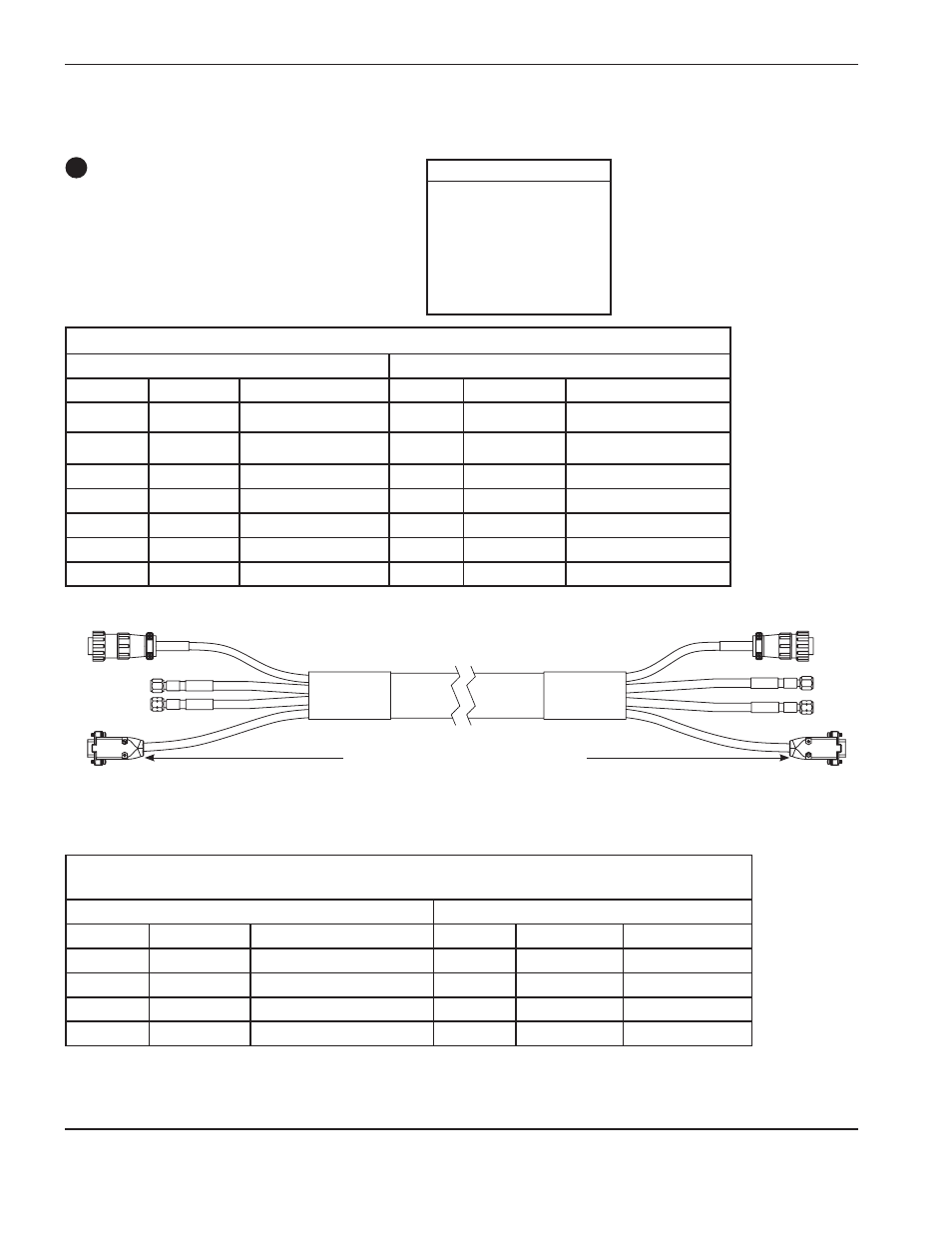

Кабель и газовый шланг в сборе
Шланг и кабель в сборе от системы выбора к дозировочной системе
Охватывающий конец к дозировочной системе
Входящий конец к системе выбора
№ детали
длина
128992
3 м
128993
4,5 м
228338
6 м
128952
7,5 м
128994
10 м
128930
15 м
128995
20 м
Список сигналов силового кабеля: 9-штырьковые разъемы
Конец со стороны дозировочной системы
Конец со стороны системы выбора
Штырек №
Ввод-вывод Описание
Штырек №
Ввод-вывод
Функция
1
Вход
Питание 120 В перем.
тока
1
Выход
Вход перем. тока, возврат
2
Вход
Питание 120 В перем.
тока
2
Выход
Вход перем. тока, под
напряжением
3
Вход
Заземление на массу
3
Выход
Заземление на массу
4
Не используется
4
Не используется
5
Не используется
5
Не используется
6
Не используется
6
Не используется
7
Не используется
7
Не используется
Список сигналов кабеля связи:
9-штырьковые D-образные разъемы
Конец со стороны дозировочной системы
Конец со стороны системы выбора
Штырек №
Ввод-вывод
Описание
Штырек №
Ввод-вывод
Функция
2
Вход/Выход
Шина CAN низкоскоростная
2
Вход/Выход
Связь по сети CAN
3
Вход
Шина CAN заземление
3
Выход
Питание — земля
7
Вход/Выход
Высокоскоростная шина CAN
7
Вход/Выход
Связь по сети CAN
9
Вход
Не используется
9
Выход
Не используется
12
Типичный гнездовой D-образный разъем
