Установка
3-20
HPR800XD Auto Gas
– 80650J, 1-я редакция

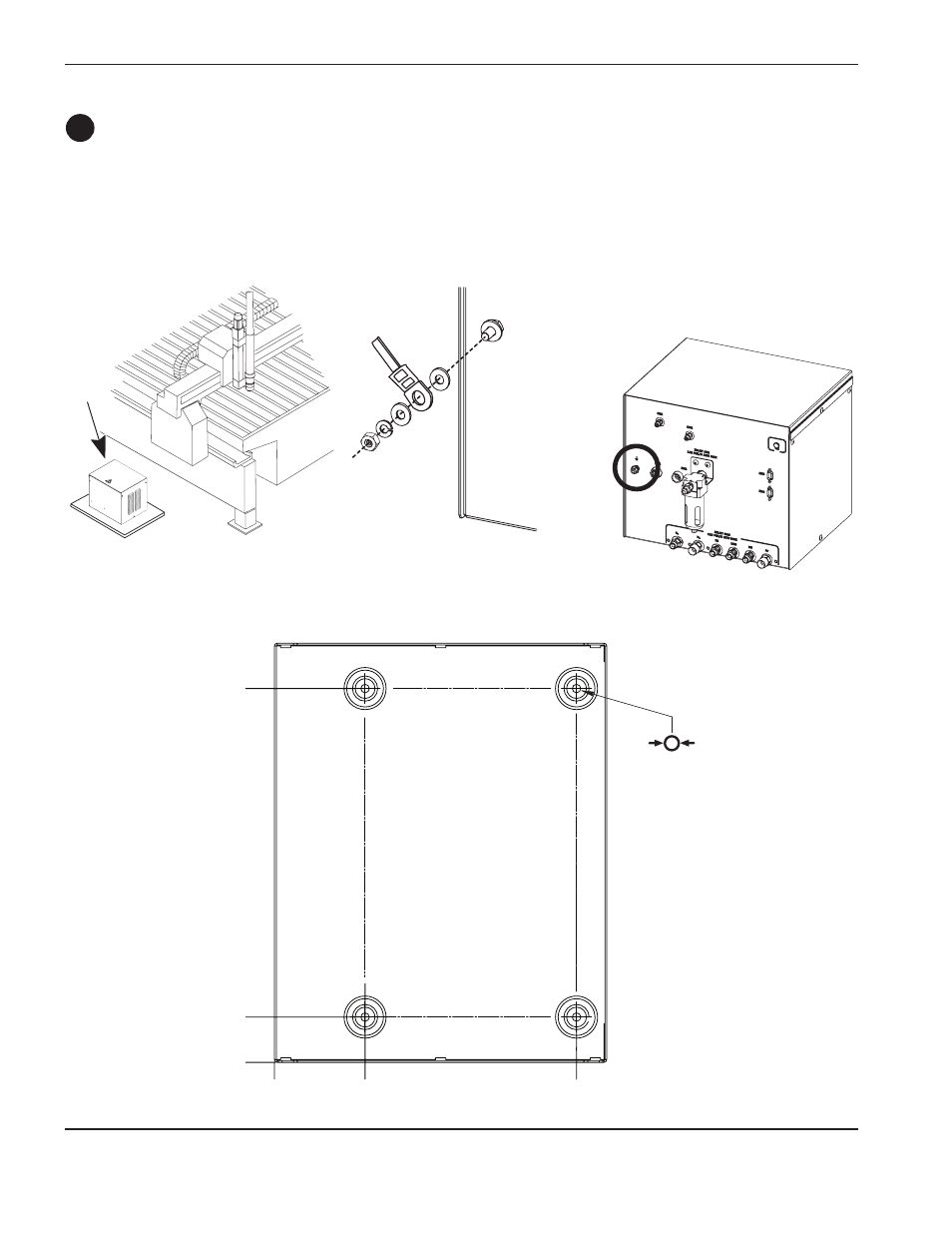

Размещение системы выбора
• Систему выбора следует установить рядом со столом для резки. Необходимо предусмотреть
свободное пространство для снятия верхней и правой крышек при обслуживании. На рисунке ниже
показан предпочтительный способ установки. Максимальная длина кабелей между источником тока
и системой выбора составляет 75 м. Максимальная длина кабелей и шлангов между системой выбора
и дозировочной системой в сборе составляет 20 м.
Предпочтительная
установка системы выбора
Заземление системы выбора
314,5 мм
254,0 мм
0
38,1 мм
0
76,2 мм
G
7 мм
(4 места)
