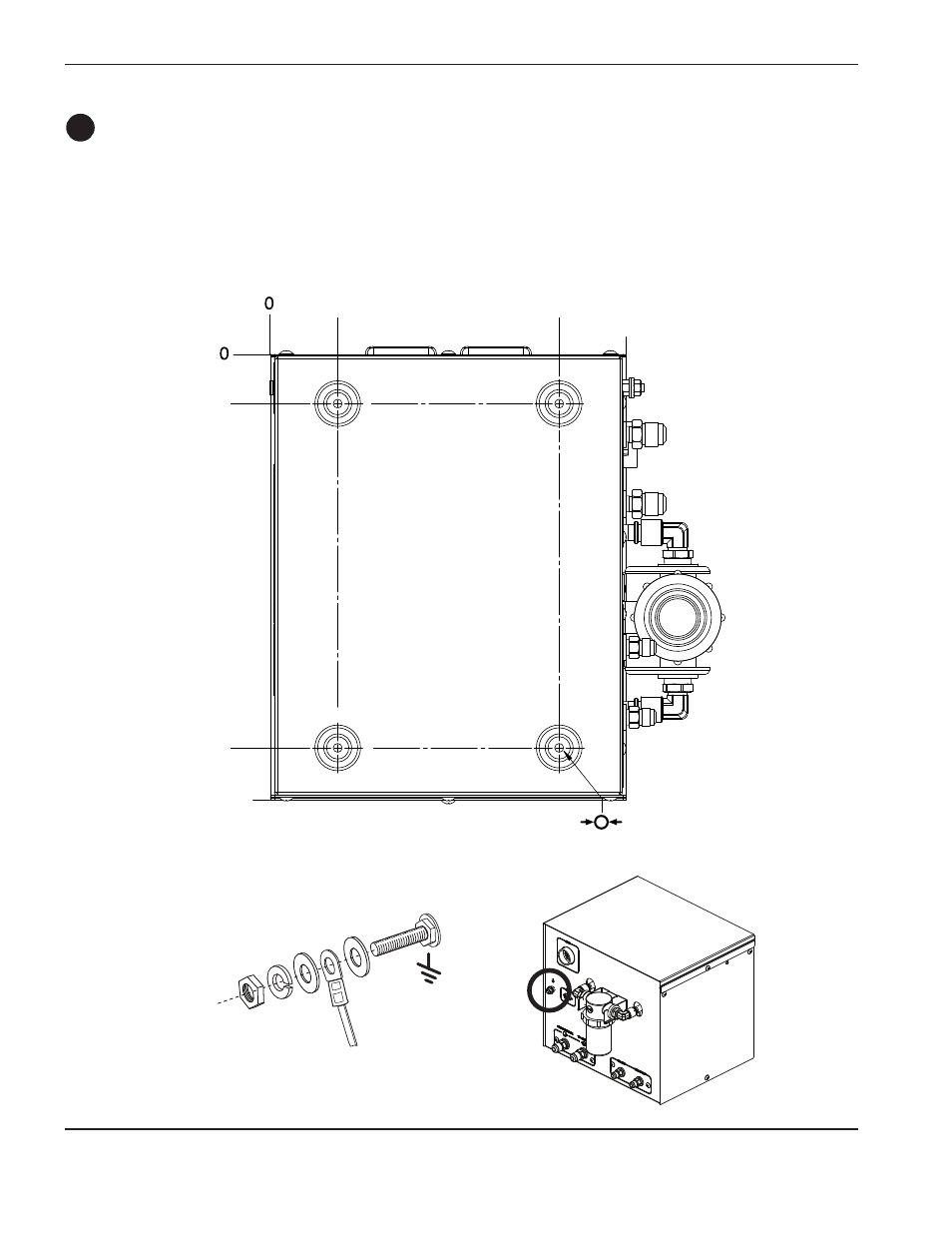

Установка консоли интерфейса охладителя
• Установить консоль интерфейса охладителя горизонтально.
• Необходимо предусмотреть свободное пространство для снятия верхней части при обслуживании.
• Если консоль интерфейса охладителя устанавливается на источник тока, запрещается просверливать
отверстия в крышке источника тока для закрепления консоли болтами.
E
Заземление системы зажигания дуги
7 мм
(4 места)
38 мм
50,8 мм
314,5 мм
228,6 мм
279,4 мм
355,6 мм
