Кабель интерфейса (вкл/выкл), Кабель интерфейса (вкл/выкл) -21 – Инструкция по эксплуатации Hypertherm HPR800XD Auto Gas
Страница 65
Advertising
Установка
HPR800XD Auto Gas
– 80650J, 1-я редакция
3-21

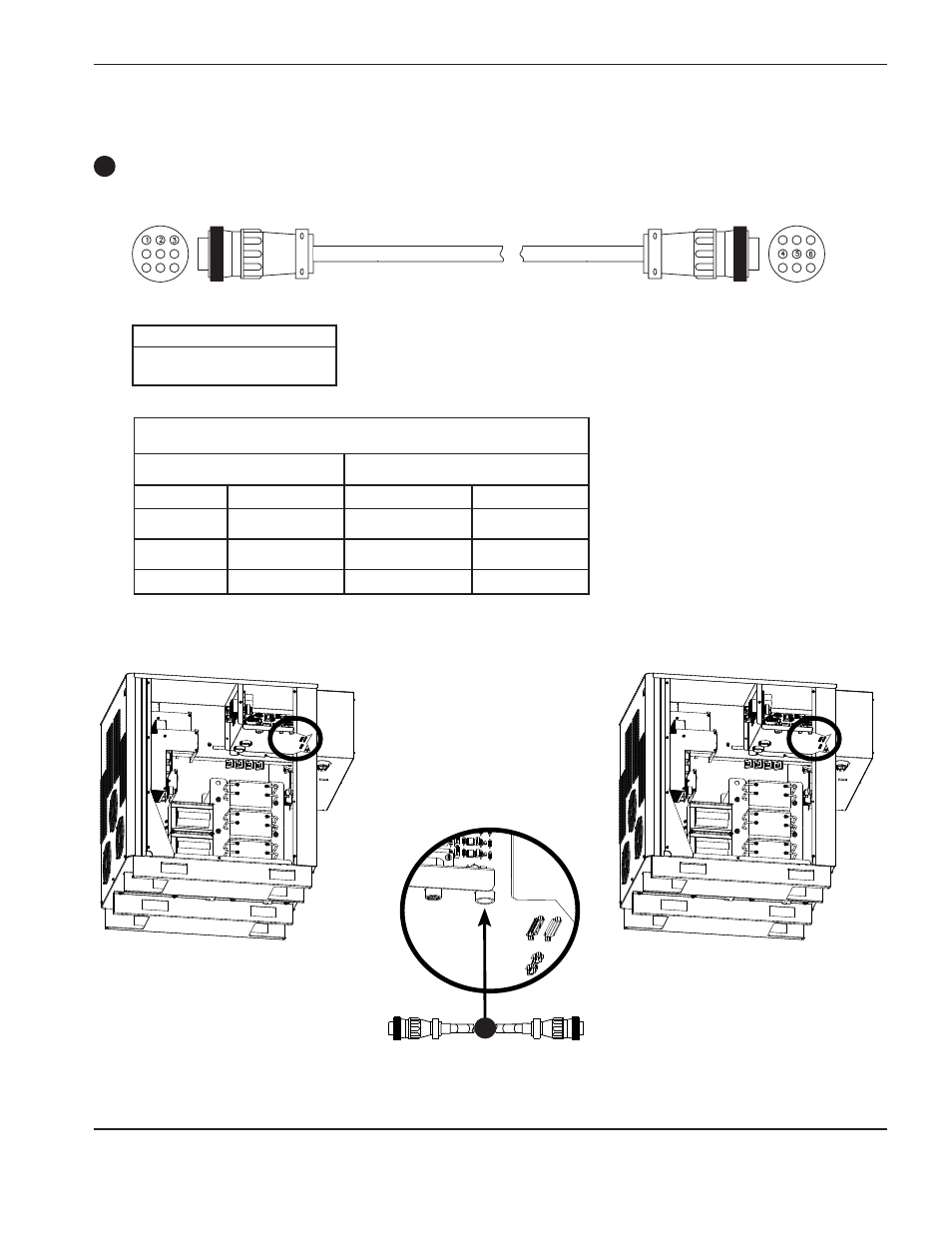

Кабели от первичного источника тока ко вторичному источнику тока
Кабель интерфейса (вкл/выкл)
Первичный 1X7
1
№ детали
длина
223071
4,5 м
223098
7,5 м
Вторичный 1X7
1
Список сигналов кабелей:
первичный источник тока — вторичный источник тока
Конец со стороны первичного
источника тока
Конец со стороны вторичного
источника тока
Цвет провода
Штырек №
Описание
Штырек №
Красный
1
120 В перем. тока —
под напряжением
4
Черный
2
120 В перем. тока —
возврат
5
Защитный
3
Заземление
6
