Описание системы

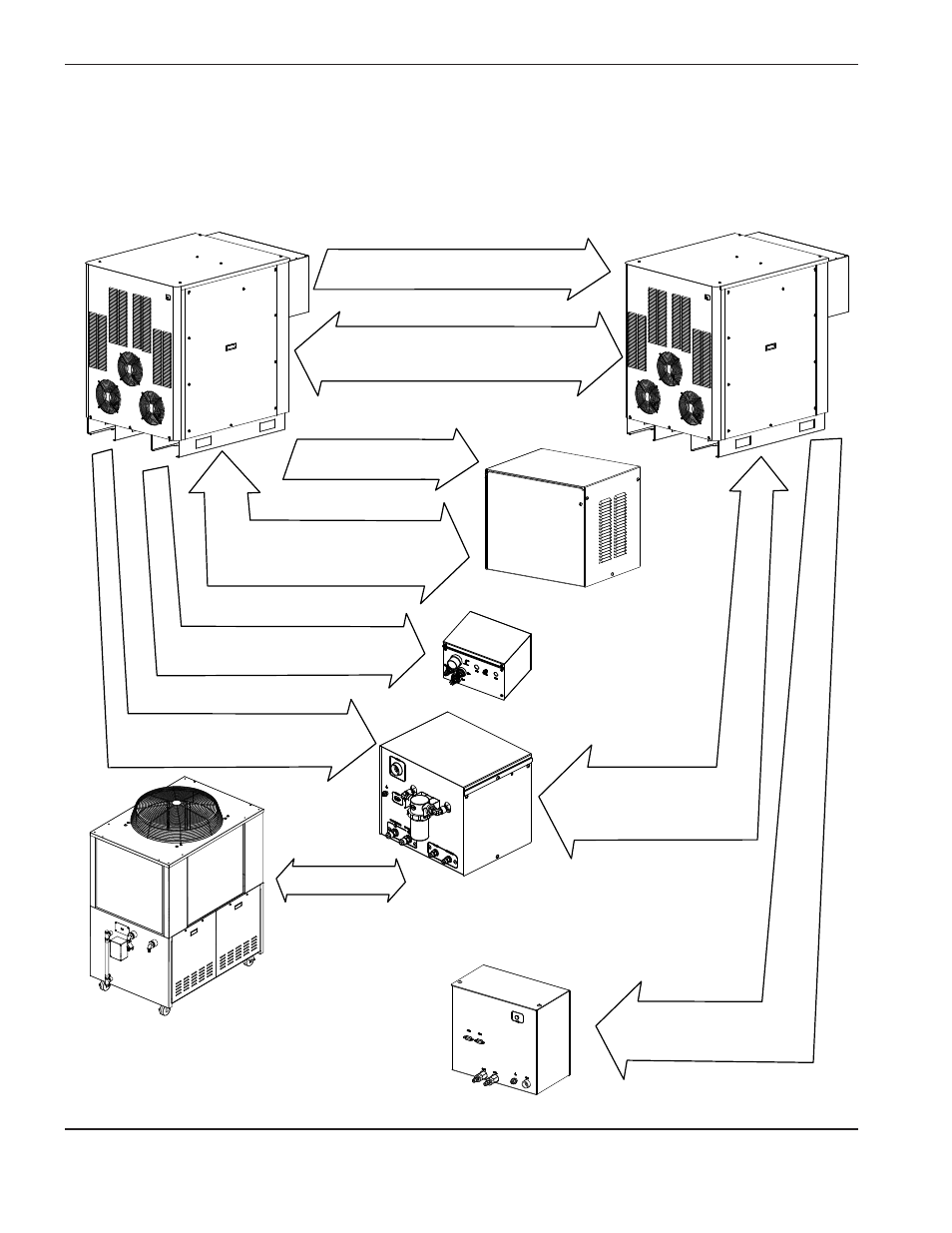

Силовые и сигнальные кабели
Силовой кабель: Подает 120 В
перем. тока на систему выбора.
Поток охлаждающей
жидкости.
Кабель интерфейса: Включает вторичный
источник тока.
Сигнальный кабель шины CAN: Обеспечивает передачу
технологических сигналов и сигналов состояния между
первичным и вторичным источниками тока.
Сигнальный кабель шины CAN: Обеспечивает
передачу технологических сигналов и сигналов
состояния между первичным источником тока
и системой выбора.
Сигнальный кабель шины CAN:
обеспечивает передачу технологических
сигналов и сигналов состояния между
вторичным источником тока и консолью
интерфейса охладителя.
Силовой кабель: подает 120 В перем. тока
на систему зажигания дуги.
Силовой кабель: Подает 120 В перем. тока
на консоль интерфейса охладителя.
Силовой кабель: Подает 120 В перем.
тока на дозировочную систему.
