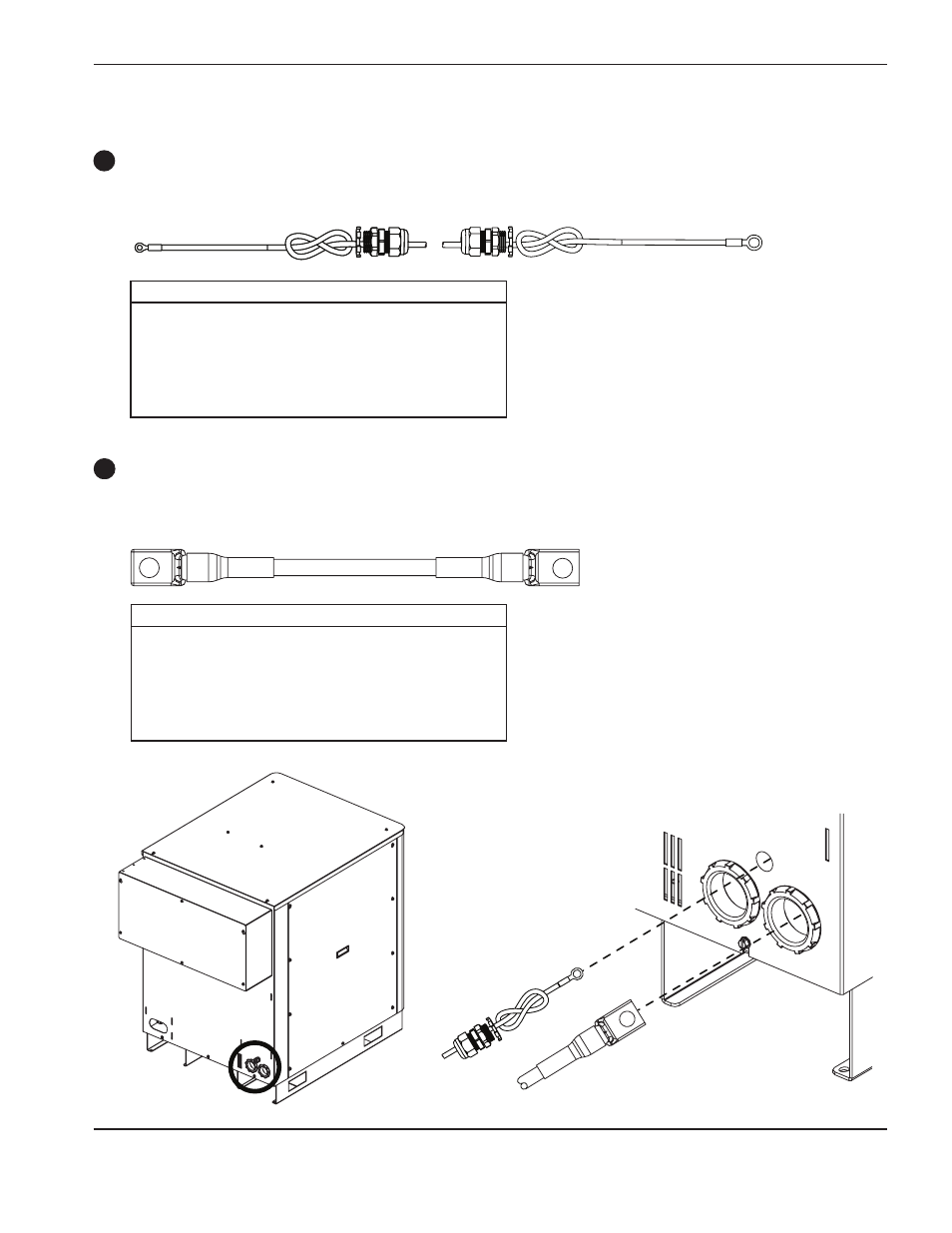

Кабели от источника тока к системе зажигания дуги
Кабель вспомогательной дуги
Отрицательные кабели
Кабель
вспомогательной дуги
Отрицательный
кабель
Система зажигания дуги
Плата входа-выхода
№ детали
длина
№ детали
длина
123418
3 м
123996
25 м
023382
4,5 м
123997
35 м
023078
7,5 м
023081
45 м
123994
10 м
023188
60 м
023079
15 м
023815
75 м
123995
20 м
3
4
Первичный источник тока
*Примечание. Между каждым источником тока и системой зажигания дуги проложен отрицательный кабель
*Примечание. Кабель вспомогательной дуги закрепляется только между первичным источником
тока и системой зажигания дуги
№ детали
длина
№ детали
длина
123820
3 м
123735
25 м
123821
4,5 м
123668
35 м
123666
7,5 м
123669
45 м
123822
10 м
123824
60 м
123667
15 м
123825
75 м
123823
20 м
