Эксплуатация
HPR800XD Auto Gas
– 80650J, 1-я редакция
4-27

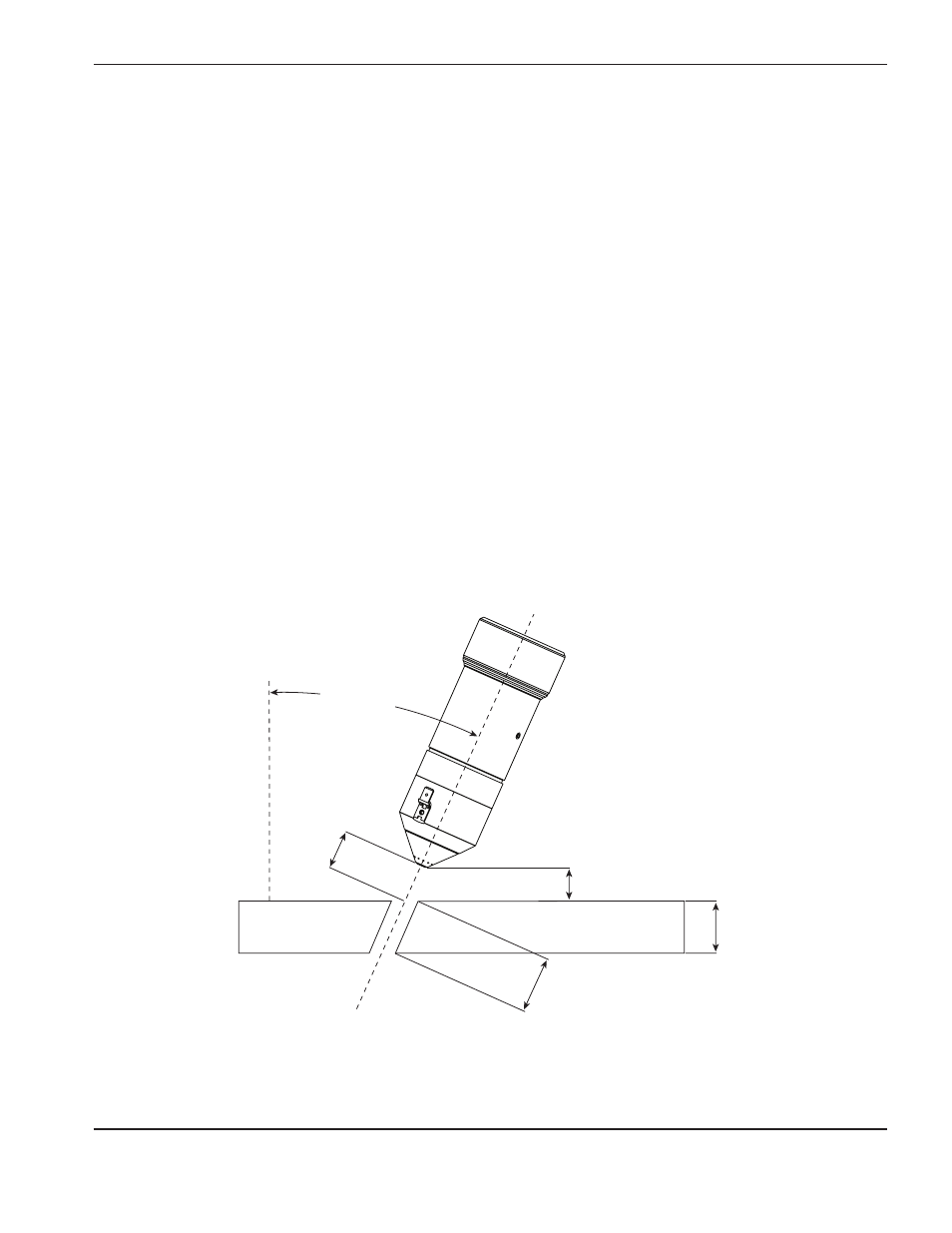

Определения, используемые при косом срезе
Угол скоса
Угол между осевой линией резака и линией, перпендикулярной заготовке. Если резак
расположен перпендикулярно к заготовке, угол скоса равен нулю. Максимальный угол
скоса составляет 45°.
Номинальная толщина
Вертикальная толщина заготовки.
Эквивалентная толщина Длина кромки резки или расстояние, на которое перемещается дуга по материалу при
резке. Эквивалентная толщина равна номинальной толщине, деленной на косинус угла
скоса. В технологической карте резки приведены значения эквивалентной толщины.
Зазор
Расстояние по вертикали от самой нижней точки резака до поверхности заготовки.
Расстояние по прямой от центра выпуска резака до поверхности заготовки,
измеряемое по осевой линии резака. В технологической карте резки приведен
диапазон расстояний между резаком и изделием. Самое низкое значение относится
к прямой резке (угол скоса = 0°). Самое высокое значение относится к косому срезу
под углом 45° с зазором в 3 мм.
Дуговое напряжение
Значение дугового напряжения зависит от угла скоса и наладки системы резки.
Значение дугового напряжения в одной системе может отличаться от настройки
в другой системе даже при одинаковой толщине заготовки. В технологических картах
косого среза отсутствуют значения дуговых напряжений для косого среза.
Угол скоса
Расстояние
между
резаком
и изделием
Осевая линия
резака
Зазор
Номинальная
толщина
Эквивалентная
толщина
0°
Расстояние между
резаком и изделием
