Установка
HPR800XD Auto Gas
– 80650J, 1-я редакция
3-43

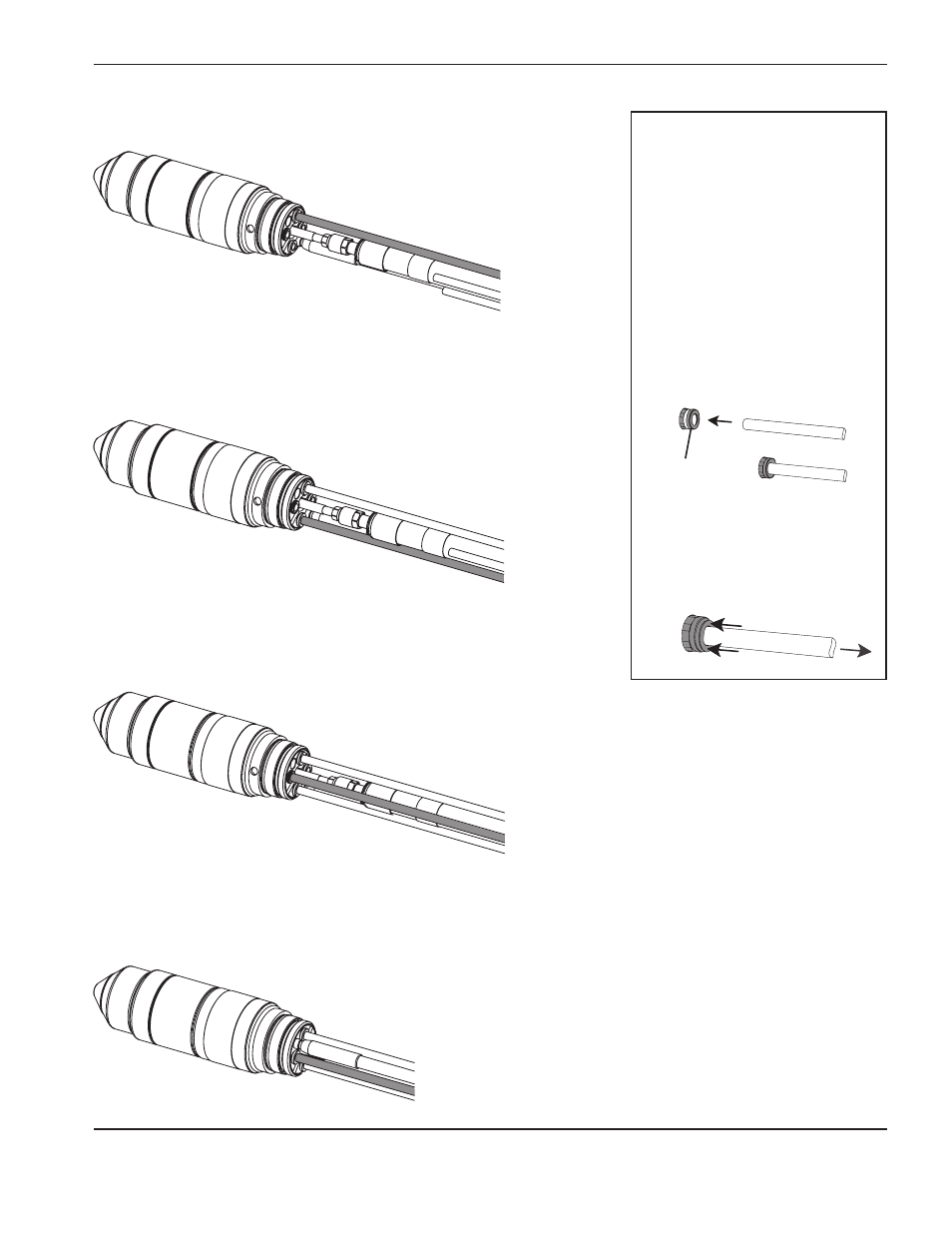

10. Подсоедините шланг защитного газа (синий).
7. Подсоедините отводной шланг плазмообразующего газа (белый).
Примечание. Разъемы, указанные
в действиях 7–10,
представляют
собой штуцеры,
вставляемые
нажатием.
Для выполнения
соединения следует
протолкнуть
штуцер шланга
в соответствующий
разъем до упора,
13 мм.
Для разъединения следует
нажать на кольцо разъема
в направлении резака
и извлечь шланг из резака.
кольцо разъема
8. Подсоедините шланг подачи охлаждающей жидкости (зеленый).
9. Подсоедините шланг плазмообразующего газа (черный).
