Техническое обслуживание
5-42
HPR800XD Auto Gas
– 80650J 1-я редакция

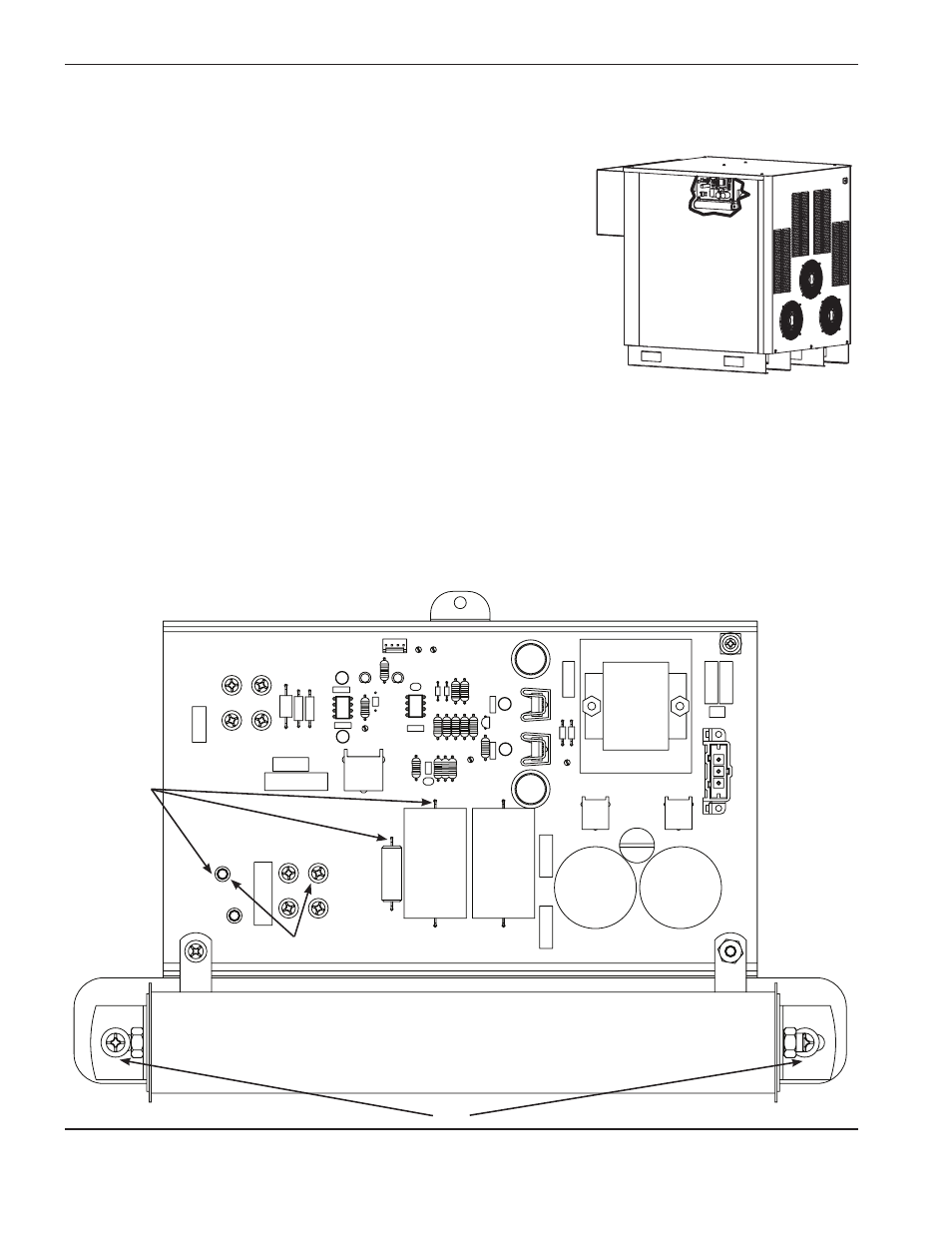

Светодиод D2 всегда должен гореть.
D1 загорается сразу после зажигания резака и тухнет немедленно после
переноса дуги на заготовку. Если перенос дуги происходит немедленно,
этот светодиод загораться не будет.
Если на резаке отсутствует дуга или не происходит перенос дуги.
1. Выключите (OFF) подачу любого электропитания в систему.
2. Отключите провода от клеммов H8 (WORK) и H9 (NOZZLE).
3. Убедитесь в том, что сопротивление между H8 и D50 (–) составляет
порядка 5,5 кΩ. Если значение сопротивления задано неправильно,
следует заменить плату.
Примечание. Значение сопротивления может медленно повышаться
до достижения правильной величины в связи
с электрической емкостью в цепи.
4. Убедитесь в том, что сопротивление между H8 и демпфером
составляет порядка 15 кΩ.
• Не должно быть никаких порезов или повреждений рабочего кабеля. Убедитесь в том, что значение
сопротивления составляет не более 1 Ω. Подключение рабочего кабеля к столу для резки должно быть
беспрепятственным, кабель должен хорошо прилегать к столу.
• Убедитесь в том, что горит светодиод LED-D2. Если светодиод не горит, возможно, нужно заменить
плату либо же может отсутствовать электропитание платы.
• Выполните зажигание резака в воздухе и убедитесь в том, что горит D1. Если он не горит,
но вспомогательная дуга установлена, возможно, нужно заменить плату.
• Убедитесь в том, что значение сопротивления составляет порядка 1 Ω на резисторе R1.
H8
WORK
H9
NOZZLE
+
–
D1
D2
1 Ω
5,5 кΩ
15 кΩ
R1
или
