Техническое обслуживание
5-40
HPR800XD Auto Gas
– 80650J 1-я редакция

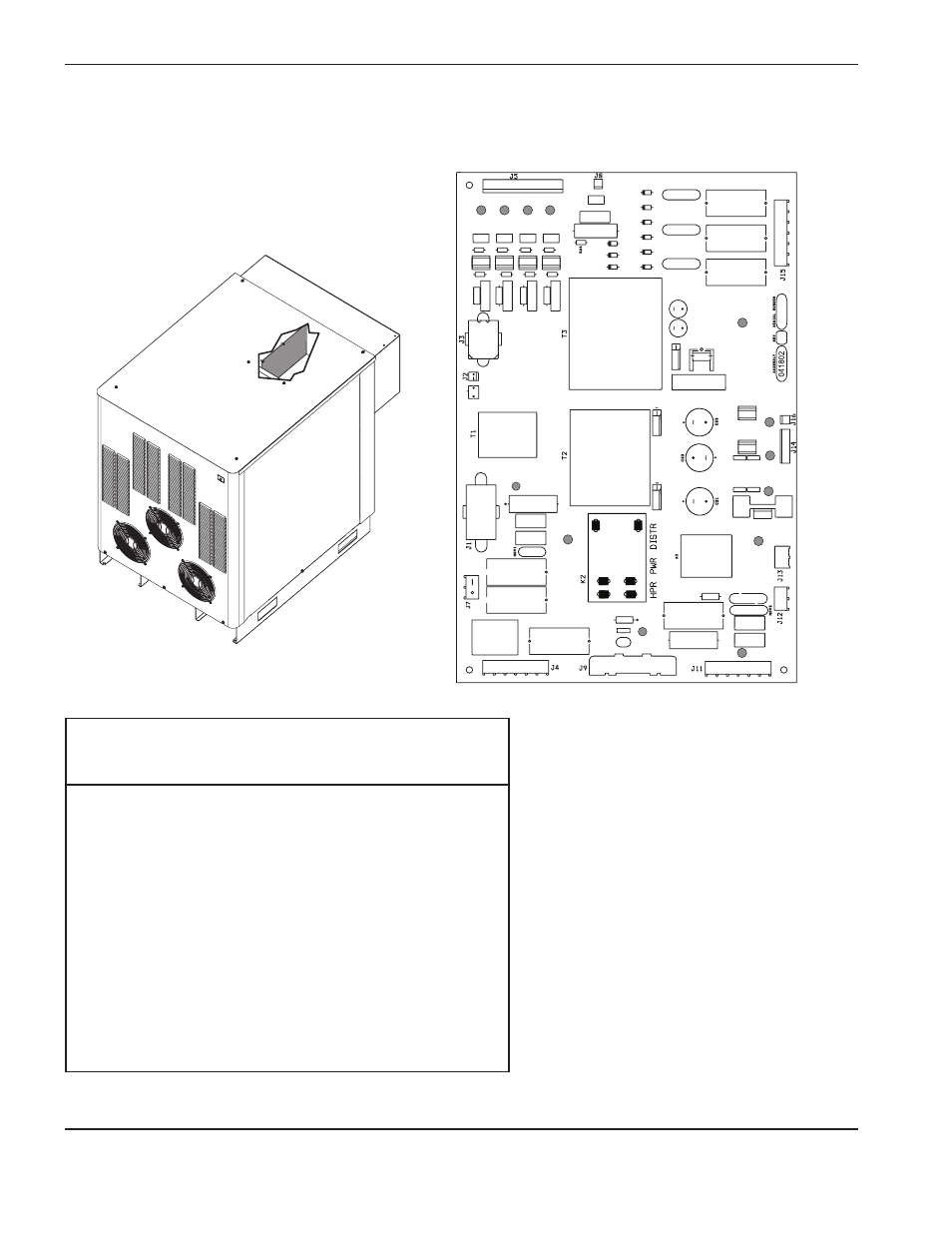

Распределительная плата PCB2 источника тока
D23
D12
D26
D31
D32
D33
D3
D25
D1
D7
D5
D2
D35
Список светодиодов распределительной
печатной платы
Светодиод Выход
Цвет
D1
Замыкатель
Красный
D2
Реле вспомогательной дуги
Красный
D3
120 В перем. тока (коммутируемый)
Зеленый
D5
Высокочастотное зажигание
Красный
D7
Выбрать очистку
Красный
D12
24 В перем. тока (коммутируемый)
Зеленый
D23
240 В перем. тока (коммутируемый)
Зеленый
D25
+24 В пост. тока
Красный
D26
Электродвигатель насоса
Зеленый
D31
+5 В пост. тока
Красный
D32
–15 В пост. тока
Красный
D33
+15 В пост. тока
Красный
D35
24 В перем. тока
Зеленый
