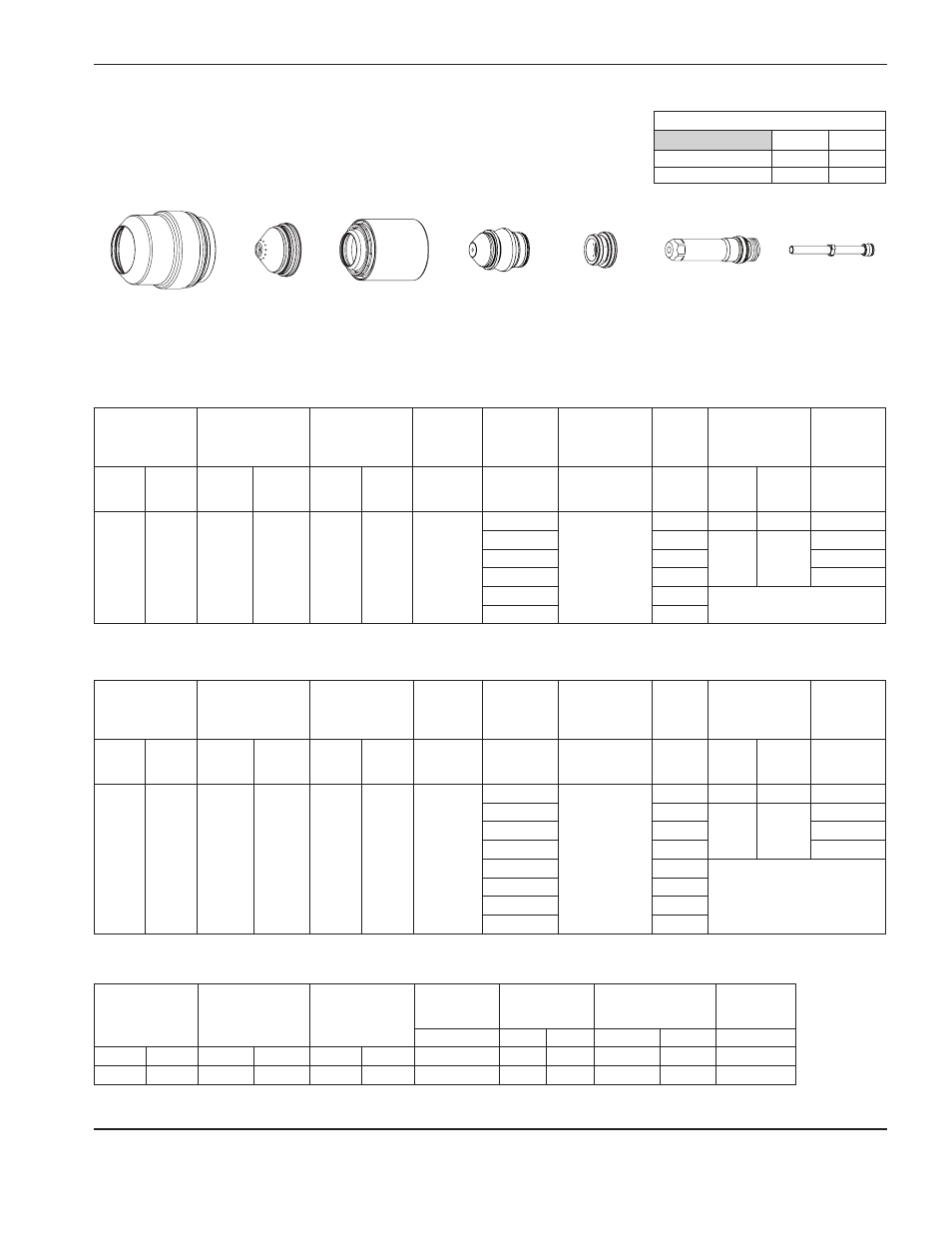

Косой срез на нержавеющей стали, H35 плазмообразующий / n, Защитный 400 а – Инструкция по эксплуатации Hypertherm HPR800XD Auto Gas
Страница 171: Метрическая си британская си, Раскрой
Эксплуатация
HPR800XD Auto Gas
– 80650J, 1-я редакция
4-67
Косой срез на нержавеющей стали
H35 плазмообразующий / N
2
защитный
400 А
220707
220637
220709
220712
220405
220708
220571
Примечание.
Диапазон углов скоса — от 0° до 45°.
Метрическая СИ
Британская СИ
Выбрать
газы
Задать
подачу газа
до возбуждения дуги
Задать
подачу газа при
резке
Минималь-
ный зазор
Эквива-
лентная
толщина
материала
Расстояние
между резаком
и изделием
Скорость
резки
Исходная высота
прожига
Время
задержки
прожига
Плазмо-
образу-
ющий газ
Защит-
ный газ
Плазмо-
образу-
ющий газ
Защит-
ный газ
Плазмо-
образу-
ющий газ
Защит-
ный газ
мм
мм
Диапазон, мм
мм/мин
мм
Коэффи-
циент, %
Секунды
H35
N
2
30
45
86
45
2,0
20
9,0–11,6
1100
14,5
150
0,7
25
905
19,0
210
1,0
30
800
1,5
40
600
2,0
50
400
Пуск на краю
60
280
Выбрать
газы
Задать
подачу газа
до возбуждения дуги
Задать
подачу газа при
резке
Минималь-
ный зазор
Эквива-
лентная
толщина
материала
Расстояние
между резаком
и изделием
Скорость
резки
Исходная высота
прожига
Время
задержки
прожига
Плазмо-
образу-
ющий газ
Защит-
ный газ
Плазмо-
образу-
ющий газ
Защит-
ный газ
Плазмо-
образу-
ющий газ
Защит-
ный газ
дюймы
дюймы
Диапазон, дюйм дюйм/мин дюймы Коэффи-
циент, %
Секунды
H35
N
2
30
45
86
45
0.08
3/4
0.35–0.46
45
0.53
150
0.7
1
35
0.75
210
1.0
1-1/4
30
1.5
1-1/2
25
2.0
1-3/4
20
Пуск на краю
2
15
2-1/4
12
2-1/2
10
Раскрой
Выбор
газов
Задать
подачу газа
до возбуждения дуги
Задать
подачу газа при
резке
Сила тока
Расстояние
между резаком
и изделием
Скорость
разметки
Дуговое
напряжение
А
мм
дюймы
мм/мин
дюйм/мин
Вольты
N
2
N
2
10
10
10
10
22
2,5
0.10
1270
50
94
Ar
N
2
30
10
30
10
24
3,0
0.12
2540
100
50
Скорости потока – л/мин / куб.фут/час
H35
N
2
До возбуждения дуги
0 / 0
189 / 400
При резке
86 / 182 123 / 260
