Техническое обслуживание
HPR800XD Auto Gas – 80650J, 1-я редакция 5-49
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV7
SV15
SV5
SV6
P2
P1
P3
P4

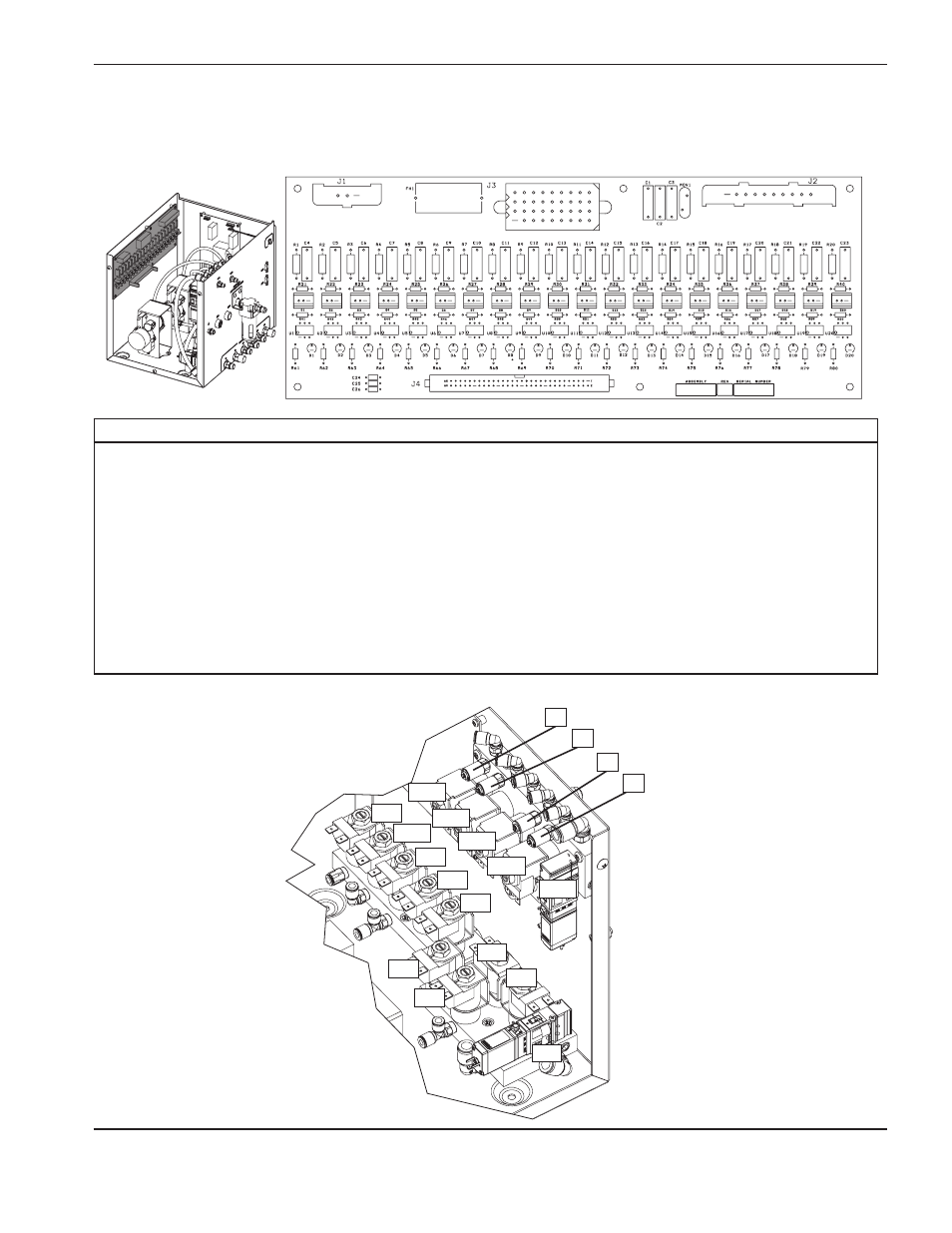

Система выбора, плата PCB3 оправки клапана переменного тока
SV4
Светодиод Наименование сигнала Цвет Светодиод Наименование сигнала Цвет
D1 SV1 Красный D11 SV11 Красный
D2 SV2 Красный D12 SV12 Красный
D3 SV3 Красный D13 SV13 Красный
D4 SV4 Красный D14 SV14 Красный
D5 SV5 Красный D15 (не используется) Красный
D6 SV6 Красный D16
Выпускной электромагнит
дозировочной системы
Красный
D7 SV7 Красный D17 Закрыт MV1 Красный
D8 SV8 Красный D18 Открыт MV1 Красный
D9 SV9 Красный D19 Закрыт MV2 Красный
D10 SV10 Красный D20 Открыт MV2 Красный
