Техническое обслуживание
HPR800XD Auto Gas – 80650J, 1-я редакция 5-55

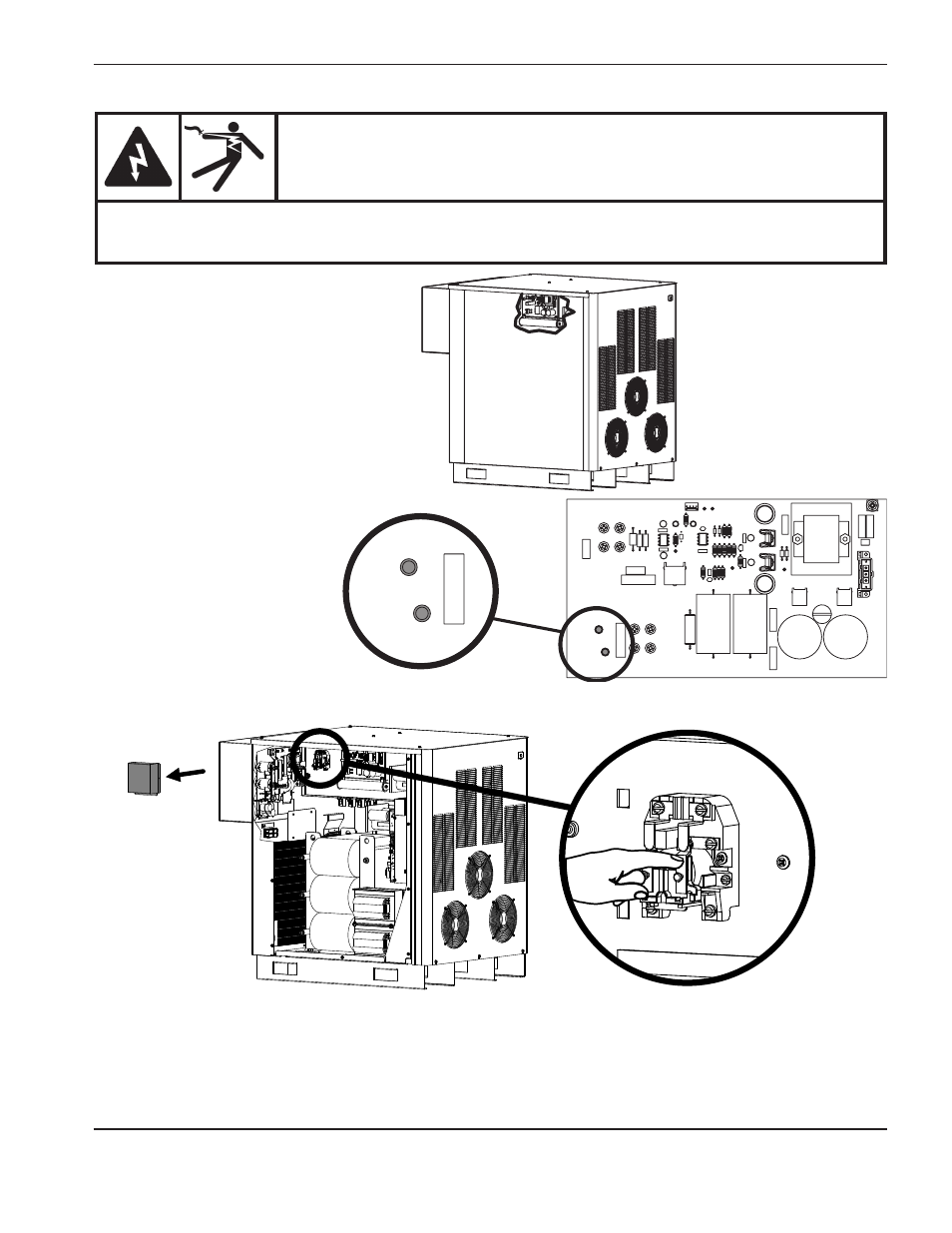

Тест провода резака
1. Выключите (OFF) подачу любого
электропитания в систему.
2. Найдите цепь запуска в сборе.
H8
WORK
H9
NOZZLE
H8
WORK
H9
NOZZLE
+ –
D1
D2
3. Установите временную
проволочную перемычку
между H8 (work) и H9
(nozzle) на цепи запуска
PCB1.
4. Найдите реле вспомогательной дуги (CR1) и снимите пылезащитную крышку. Попросите помощника закрыть контакт.
5. Измерьте величину сопротивления в омах между соплом и пластиной. Значение должно быть меньше 3 Ω.
Если значение выше 3 Ω, это является признаком неисправного соединения между резаком и системой
зажигания дуги или между системой зажигания дуги и источником тока.
6. Проверьте отсутствие повреждений провода вспомогательной дуги на проводе резака. Если
же он поврежден, следует заменить провод. Если он не поврежден, заменить следует головку резака.
БЕРЕГИСЬ!
ОПАСНОСТЬ ПОРАжЕНИЯ ТОКОМ
При техническом обслуживании источника тока нужно проявлять осторожность, когда
он включен в сеть, а крышки сняты. В источнике тока присутствуют опасные уровни
напряжения, которые могут привести к травмам и летальному исходу.
