Установка
3-22
HPR800XD Auto Gas
– 80650J, 1-я редакция

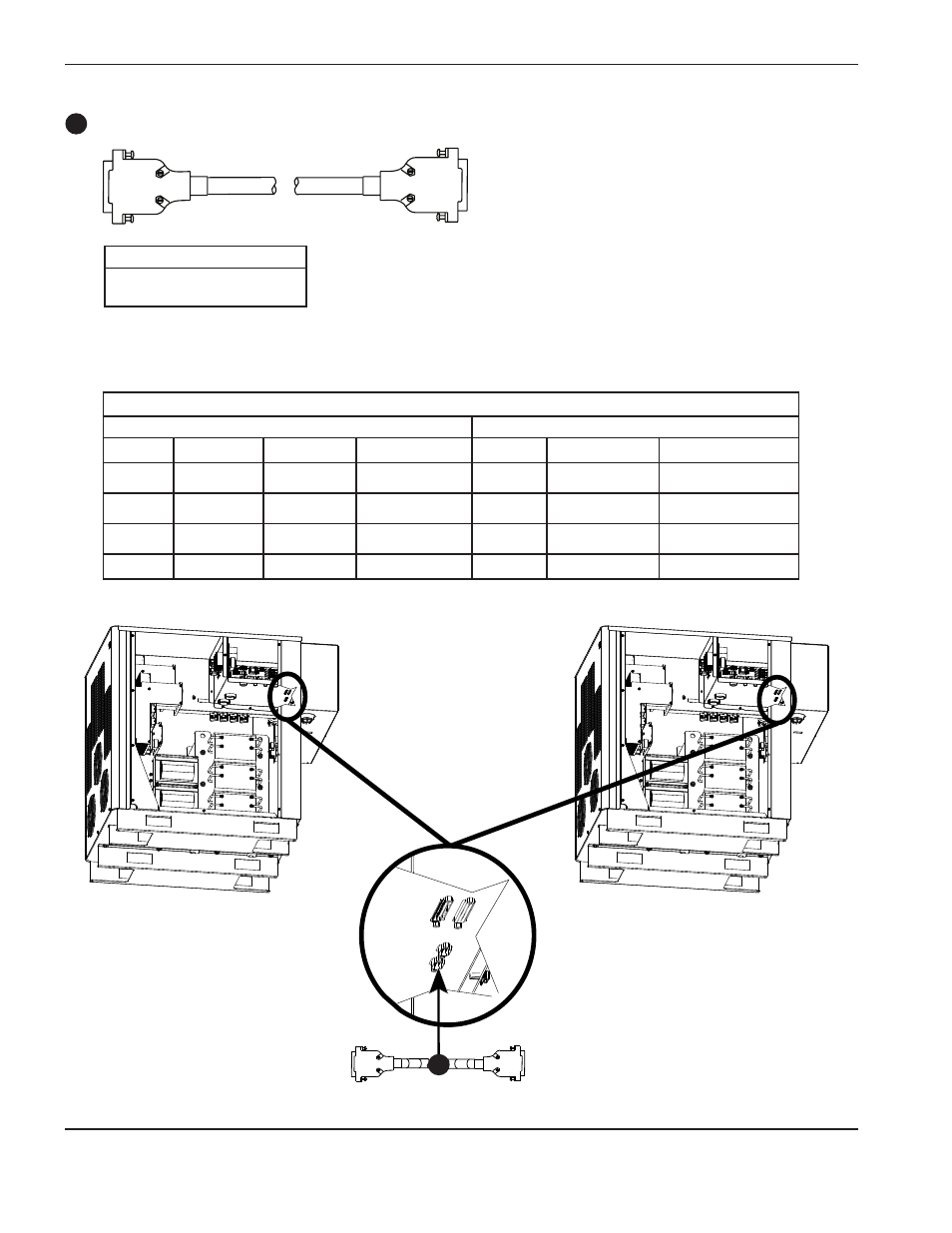

Кабель связи
2
Список сигналов кабеля: источник тока (9-штырьковые D-образные разъемы)
Конец со стороны первичного источника тока
Конец со стороны вторичного источника тока
Штырек № Цвет провода
Ввод-вывод Описание
Штырек №
Ввод-вывод
Функция
2
Черный
Ввод-вывод Шина CAN
низкоскоростная
2
Ввод-вывод
Связь по сети CAN
3
Черный
Вход
Шина CAN
заземление
3
Выход
Питание — земля
7
Красный
Ввод-вывод Высокоскоростная
шина CAN
7
Ввод-вывод
Связь по сети CAN
9
Красный
Вход
Не используется
9
Выход
Не используется
2
Номер детали
длина
123839
4,5 м
123691
7,5 м
