Установка
HPR800XD Auto Gas – 80650J, 1-я редакция 3-37

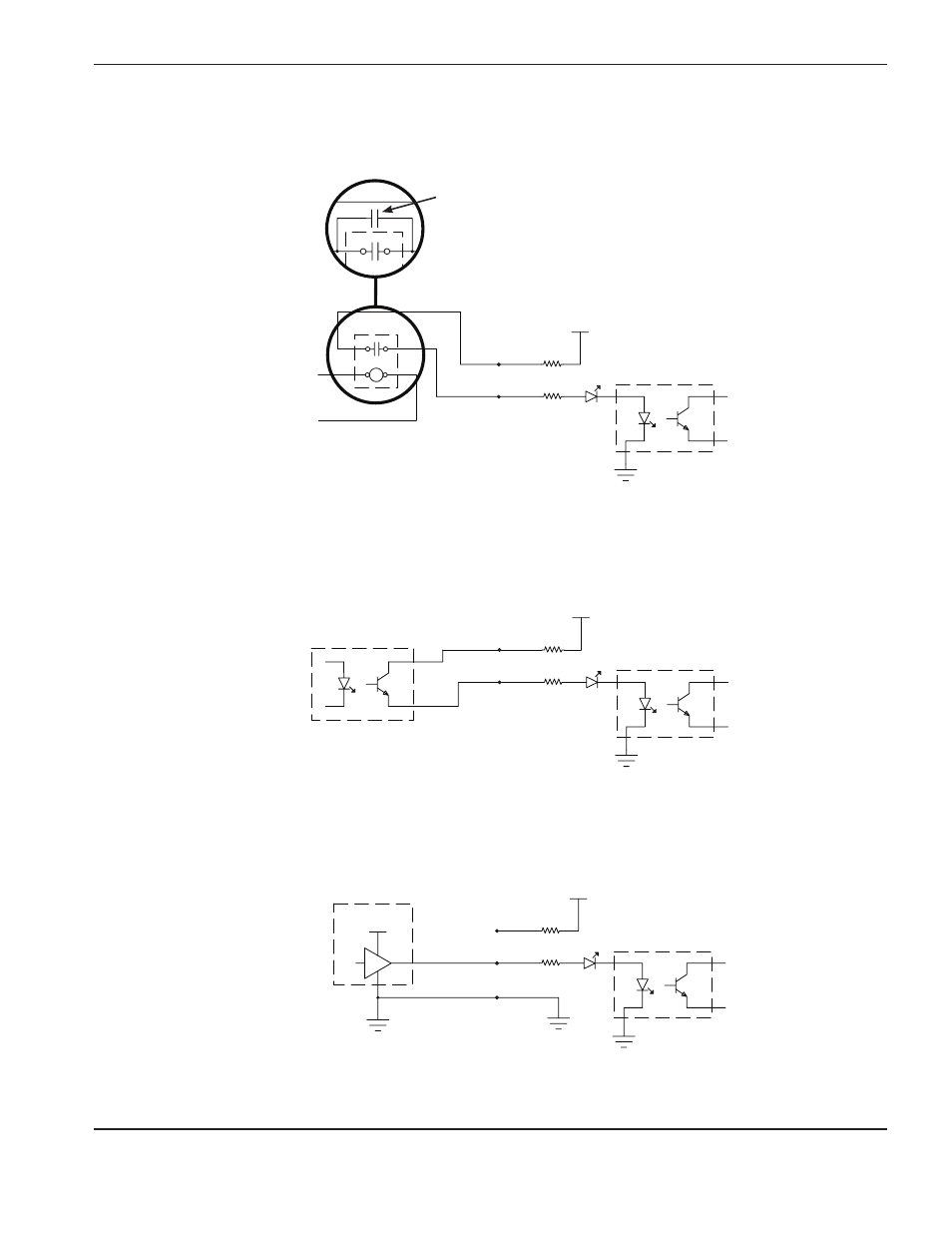

Примеры входных цепей
Выход
с ЧПУ/ПЛК
Внешнее реле
(перем. или пост. ток)
1. Релейный интерфейс
+24 В пост. тока (см. примечание 4 на стр. 3-35)
HPR
Питание —
земля
2. Интерфейс с оптосоединителем
ЧПУ/ПЛК
+24 В пост. тока
HPR
Питание —
земля
Оптосоединитель
транзистор-выход
12–24 В пост.
тока
ЧПУ/ПЛК +24 В пост. тока
HPR
Питание —
земля Питание —
земля
Привод, возбуждаемый
высоким уровнем
сигнала
3. Интерфейс с усиленным выходом
Примечание. Срок службы внешнего реле можно продлить,
добавив конденсатор из металлизированного
полиэфира (0,022 мкФ 100 В или выше)
к контактной группе реле
