Техническое обслуживание
5-54 HPR800XD Auto Gas – 80650J 1-я редакция
Тест на обнаружение обрыва фазы

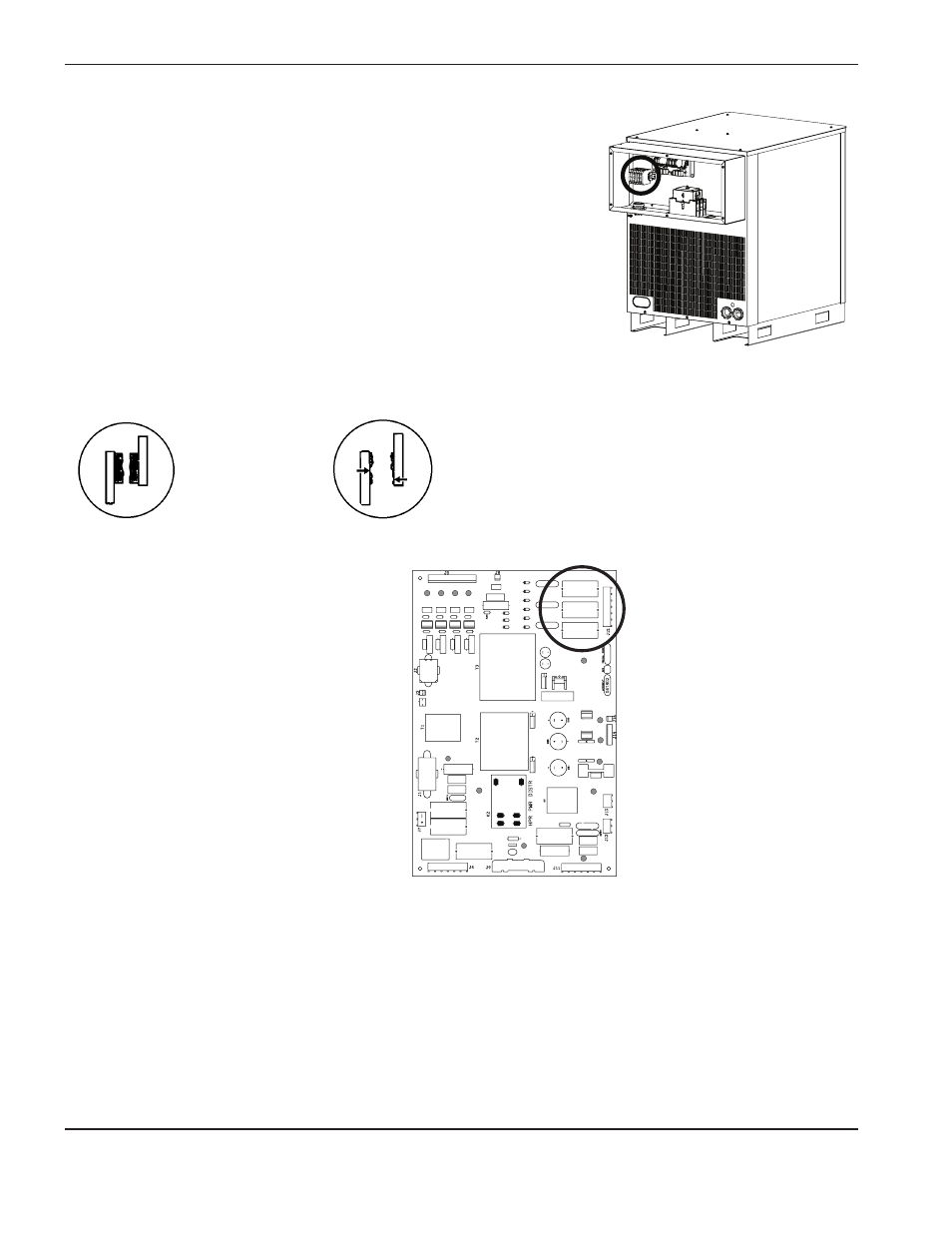

1. Выключите (OFF) электропитание системы и снять крышку с CON1.
2. Проверьте состояние трех контактов на предмет чрезмерного износа. Если один или несколько контактов
чрезмерно изношены, следует заменить CON1 и повторно запустить систему. Если ошибка сохраняется,
нужно выполнить описанные ниже действия.
3. Проведите тест предохранителей F5, F6 и F7
на распределительной плате (PCB2). Если
любой из предохранителей сгорел, следует
заменить PCB2.
4. Снимите J2.8 с PCB2 и установите перемычку между штырьками 1 и 2 на кабельной колодке.
a. Выполните тестовую резку. Если ошибка обрыва фазы сохраняется, следует проверить проводку между
J2.8 на плате PCB2 и J3.302 на плате PCB3, убедившись в электропроводности цепи между:
– J2.8 штырьком 1 и J3.302 штырьком 14
– J2.8 штырьком 2 и J3.302 штырьком 15
b. Если проводка исправна, замените плату PCB3. Если имеются повреждения проводки, следует
отремонтировать или заменить все поврежденные провода.
c. Если ошибка обрыва фазы устраняется, когда перемычка установлена на J2.8, следует выполнить еще одну
операцию резки и измерить линейное напряжение на предохранителях F5, F6 и F7. Значение напряжения
должно быть в пределах 220 В перем. тока +/–15 %. Если одно из трех показаний напряжения составляет
менее 187 В перем. тока, проверьте контакты, идущие к замыкателю, и проверить наличие неплотных
соединений между сетевым шнуром, замыкателем, силовым трансформатором и инвертором.
ОК Чрезмерный износ
D2
3
D1
2
D2
6
D3
1
D3
2
D3
3
D3
D2
5
D1 D7 D5 D2
D3
5
