Установка
HPR800XD Auto Gas
– 80650J, 1-я редакция
3-35

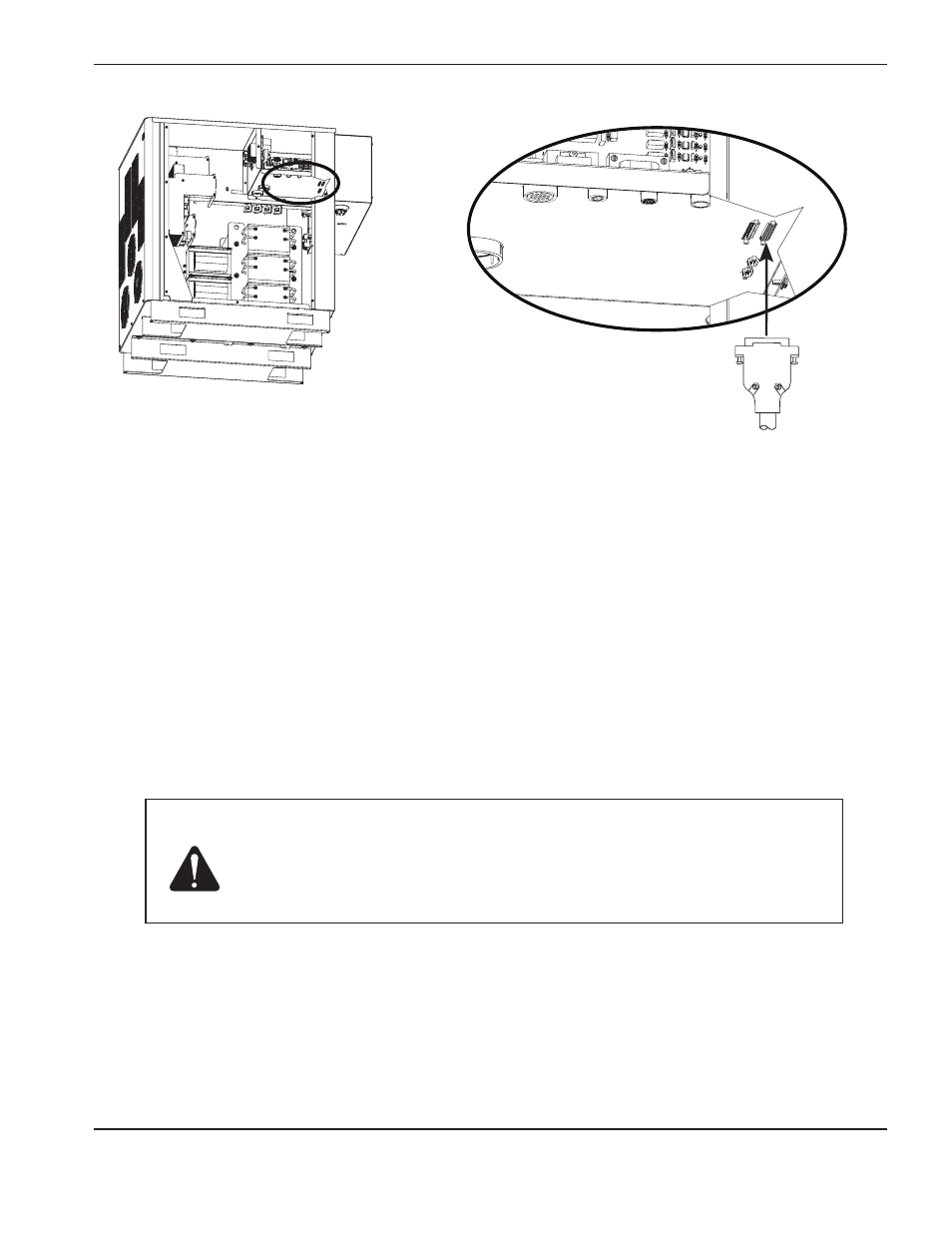

Примечания к описанию прокладки кабеля интерфейса чПУ
Примечание 1. И
спользуется оптическая развязка входов. Для них требуется 24 В пост. тока при 7,3 мА или
закрытие сухими контактами.
Срок службы внешнего реле можно продлить, подключив
конденсатор из металлизированного полиэфира (емкостью 0,022 мкФ при напряжении
100 В или выше) параллельно контактам реле.
Примечание 2.
Выходы представляют собой транзисторы с оптической развязкой и с открытым коллектором.
Максимальный номинал составляет 24 В пост. тока при 10 мА.
Примечание 3. Перемещение аппарата можно выбирать, оно используется для конфигураций с несколькими
плазменными системами.
Примечание 4.*
ЧПУ +24 В пост. тока обеспечивается не более 24 В пост. тока при 200 мА. Для использования
питания с напряжением 24 В на J304 необходима перемычка.
* См. примеры на страницах 3-36 и 3-37
Осторожно!
для кабеля чПУ следует использовать кабель с экранированием
на 360 градусов и металлическими корпусами разъемов на каждом
конце.
Экранирующая оболочка кабеля должна заканчиваться
металлическими корпусами с каждого конца для обеспечения
корректного заземления и наилучшего экранирования.
