Дозировочная система, Дозировочная система -11 – Инструкция по эксплуатации Hypertherm HPR800XD Auto Gas
Страница 267

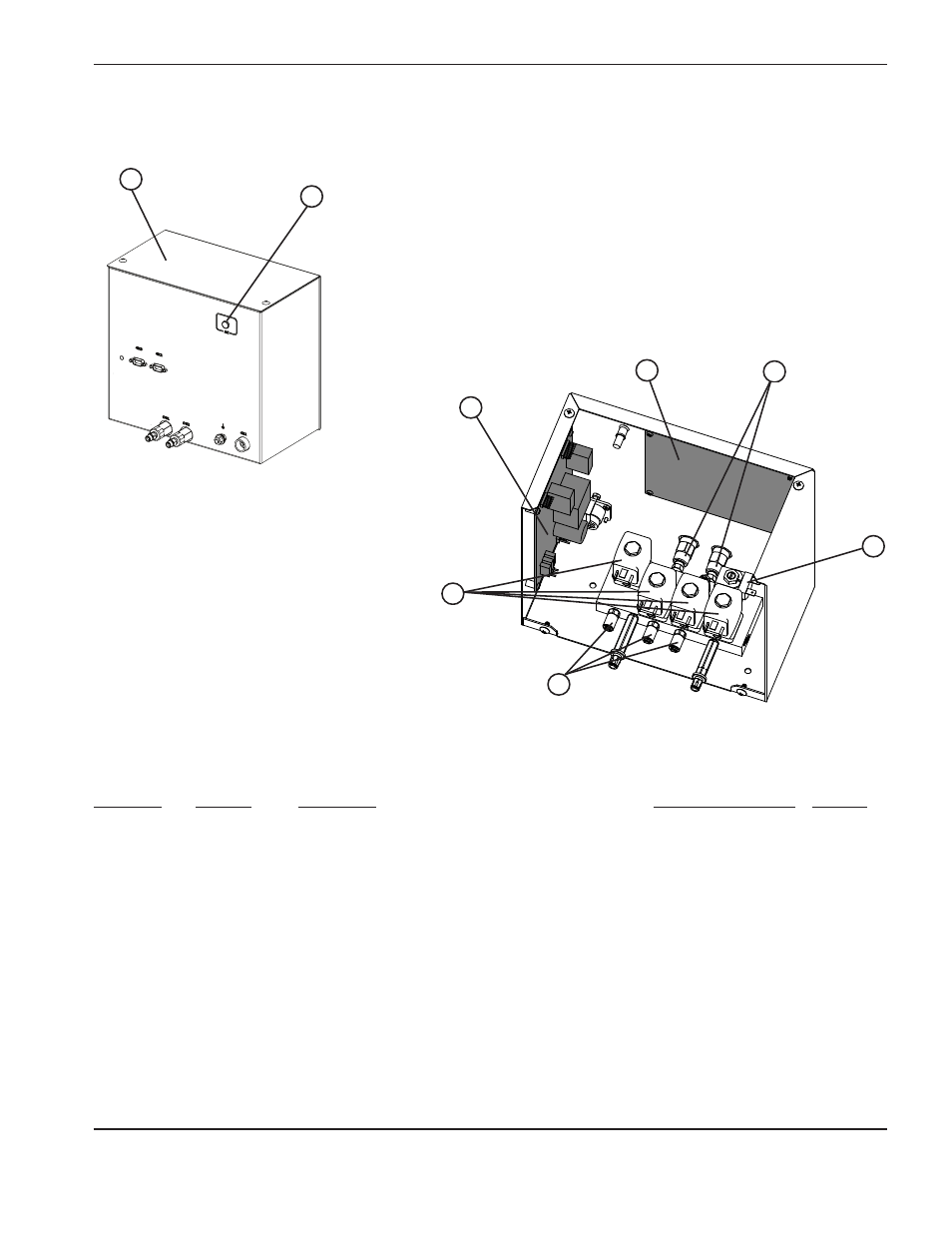

СпиСок деталей
HPR800XD Auto Gas
– 80650J, 1-я редакция
6-11
Номер
Позиция
детали
Описание
Код. обозначение Кол-во
1 078535
дозировочная система
1
2
129633
Зеленая лампа питания
1
3
041897
Распределительная печатная плата
PCB1
1
008756
Предохранитель:
5 А, 250 В (с задержкой срабатывания)
F1
1
4
228069
Комплект: Контрольная печатная плата
PCB2
1
5
006077
Обратный клапан
2
6
006109
Электромагнитный клапан
SV16
1
006112
Запасная обмотка электромагнита
7
005263
Преобразователь давления (показано 3 из 4)
P5-P8
4
8
006128*
Пропорциональный клапан
B1-B4
4
228023
Комплект: Модернизация клапанной
1
коробки замера газа HPR
* Системы управления подачей газа с серийным номером 500134 и старше имеют деталь под этим номером
дозировочная система
1
4
5
6
7
8
3
2
