Техническое обслуживание
5-52 HPR800XD Auto Gas – 80650J 1-я редакция
Тесты инвертора
Автоматические тесты инвертора при включении питания
Когда включается (ON) подача электропитания, замыкатель закрывается, и автоматически выполняется
тестирование каждого инвертора по порядку (1, 3, 2 и 4). Если состояние меняется на 3, это значит, что
все инверторы прошли проверку. По окончании тестов система перейдет к циклу очистки, если ни на одном
из инверторов не выявлено ошибок.
При включении каждого инвертора ток поступает на цепь очистки, измеряются верхние и нижние предельные
значения тока. Если инвертор проходит тест, выполняется проверка следующего инвертора.
Если инвертор 1 проходит тест, но выявляется отказ одного из других инверторов, можно сделать вывод о том,
что главный замыкатель, входная мощность и цепь очистки в порядке.
Коды ошибок.
Инвертор 1 – код ошибки низкого тока 105 Инвертор 2 – код ошибки низкого тока 106
Инвертор 1 – код ошибки высокого тока 103 Инвертор 2 – код ошибки высокого тока 104
Инвертор 3 – код ошибки низкого тока 075 Инвертор 4 – код ошибки низкого тока 076
Инвертор 3 – код ошибки высокого тока 107 Инвертор 4 – код ошибки высокого тока 095
Отказ инвертора 1
1. Выключите (OFF) подачу любого электропитания в систему.

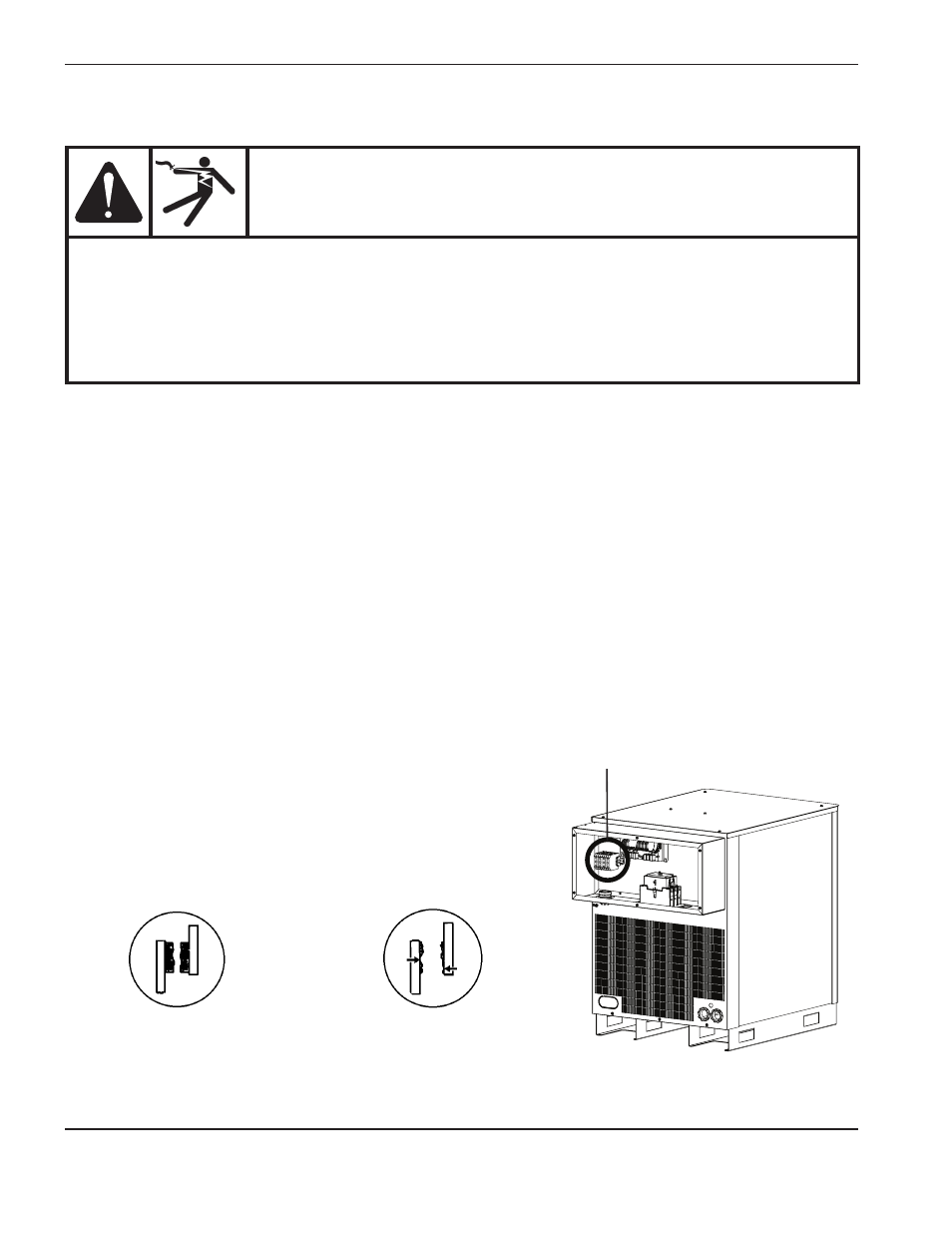

2. Снимите крышку над главным замыкателем (CON1) и проверьте
контакты на наличие признаков оплавления или повреждения.
• Если контакты повреждены, замените замыкатель.
• Если контакты исправны, установите крышку на место,
включите (ON) электропитание и перейдите к выполнению действия 3.
ОК Чрезмерный износ
CON1
БЕРЕГИСЬ!
ОПАСНОСТЬ ПОРАжЕНИЯ ТОКОМ
При работе в непосредственной близости от модулей инвертора следует проявлять
особую осторожность. В каждом из больших электролитических конденсаторов (цилиндры
в синем корпусе) присутствуют большие объемы энергии в форме электрического
напряжения. даже при выключенном электропитании клеммы конденсатора, инвертор
и диодные теплоотводы находятся под опасным напряжением. Никогда не следует снимать
напряжение с любого конденсатора с помощью отвертки или другого инструмента. Это
может привести к взрыву, материальному ущербу и/или травме.
