СпиСок деталей
6-4
HPR800XD Auto Gas
– 80650J, 1-я редакция

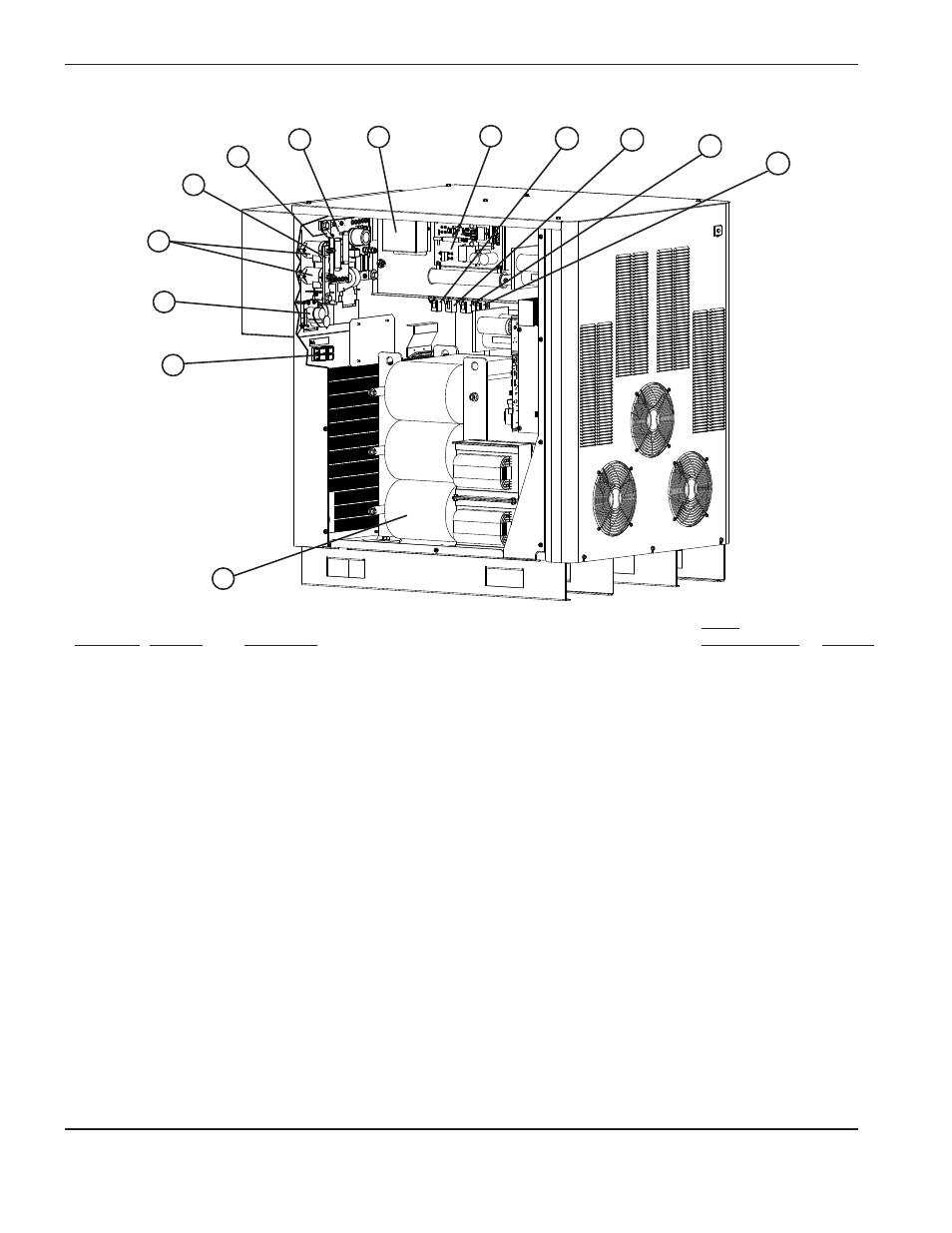

Источник тока
4
1
7
2
3
5
6
8
9a
10
9b
9c
9d
Позиция
Номер
детали
Описание
Код.
обозначение
Кол-во
1
108847*
Предохранитель: 7,5 А, 600 В, импульсного перенапряжения
F1, F2
2
008709**
Предохранитель: 20 А, 500 В, с задержкой срабатывания
F1, F2
2
2
229340
Демпфер в сборе
1
3
229360
Замыкатель: 500 А пост. тока, 120 В перем. тока, КАТУШКА
Con2, Con3
2
4
104496
Шина
1
5
104495
Шина
1
6
229213
Контрольная печатная плата: ВХОДЫ-ВЫХОДЫ
1
7
003149***
Реле: Вспомогательная дуга, 120 В перем. тока
CR1
1
8
229238
Цепь запуска в сборе
PCB1
1
9a
109004
Датчик тока: Холловское напряжение 100 А, 4 В
CS1
1
9a
109004
Датчик тока: Холловское напряжение 100 А, 4 В
CS2
1
9a
109004
Датчик тока: Холловское напряжение 100 А, 4 В
CS3
1
9d
109004
Датчик тока: Холловское напряжение 100 А, 4 В
CS4
1
10
014321
Силовой трансформатор 200 В: 80 кВт, 3-ф., 50 Гц
T2
1
014322
Силовой трансформатор 220 В: 80 кВт, 3-ф., 50 Гц
1
014323
Силовой трансформатор 240 В: 80 кВт, 3-ф., 60 Гц
1
014324
Силовой трансформатор 380 В: 80 кВт, 3-ф., 50 Гц
1
014325
Силовой трансформатор 400 В: 80 кВт, 3-ф., 50 Гц
1
014326
Силовой трансформатор 440 В: 80 кВт, 3-ф., 50 Гц
1
014327
Силовой трансформатор 480 В: 80 кВт, 3-ф., 60 Гц
1
014328
Силовой трансформатор 600 В: 80 кВт, 3-ф., 60 Гц
1
228309
Комплект: Замена терморезистора для силового трансформатора
1
* Источники тока 380, 400, 440, 480 и 600 В
** Источники тока 200, 220 и 240 В
*** CR1 находится под крышкой
