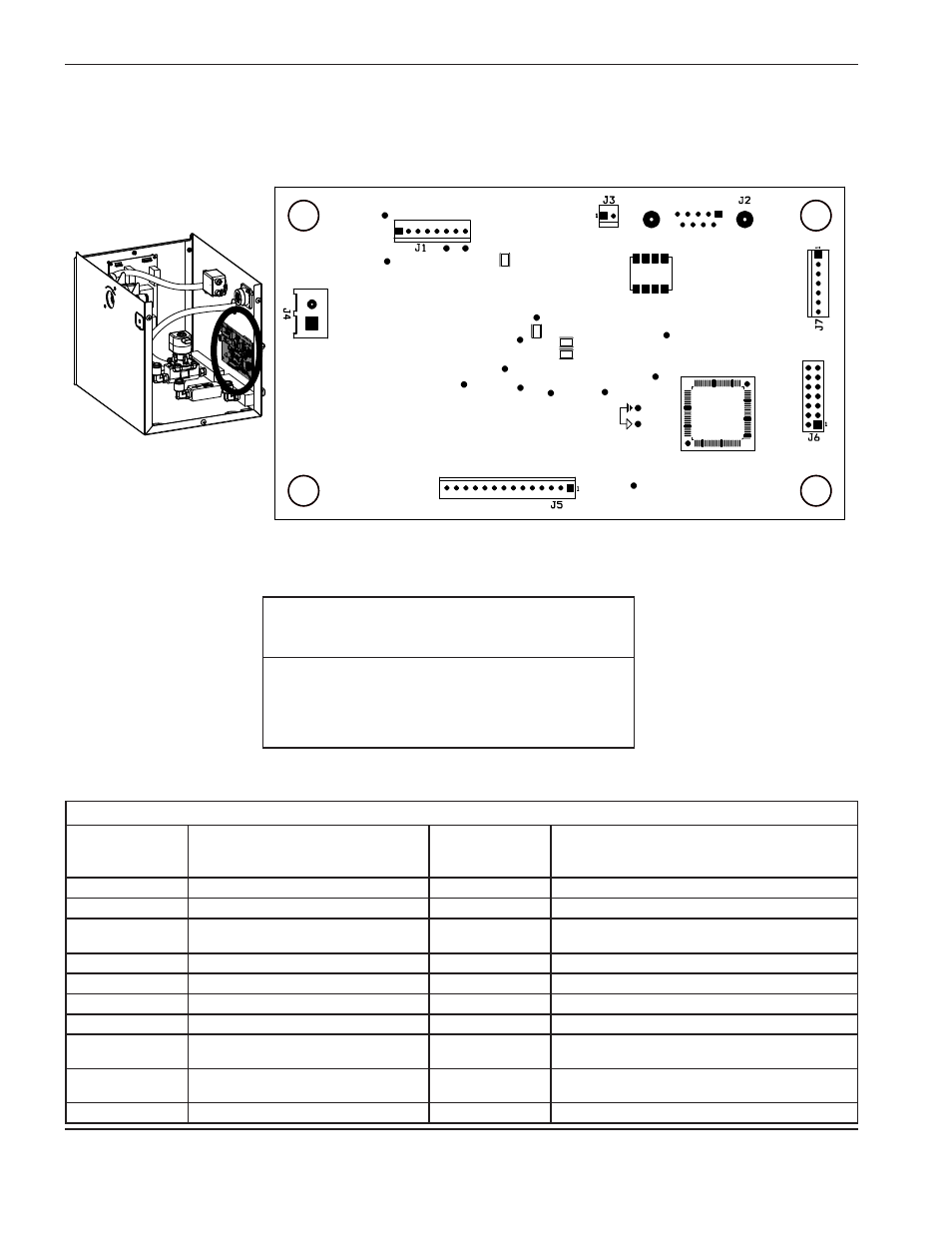

Плата датчика охлаждающей жидкости PCB2
TP8
D
1
PWR GND
TP7
+24
V
TP21
TP22
+
15
V
–
15
V
+
5
V
S2
CA
N
SW
0
WD
I
SW
1
TP18
TP6
+
3.3
V
D
2
D
8
D
7
RX
TX
TP4
+
5
V
TP23
TP1
+A
3.3
V
TP16
TP10
TP3
TP17
TP15
RESET
TP2
TP9
Контрольные точки контрольной печатной платы
Номер
контрольной
точки
Описание
Номер
контрольной
точки
Описание
TP1
A +3,3 В
TP12
Цифровое заземление
TP2
Аналоговое заземление
TP13
+3,3 В
TP3
Датчик давления
(для использования в будущем)
TP14
SCIRXD (RS422 передача)
TP4
+5 В
TP15
Цифровое заземление
TP6
+3,3 В
TP16
Аналоговое заземление
TP7
+24 В
TP17
Сброс\
TP8
Питание — земля
TP18
Сброс
TP9
Входящий сигнал датчика потока
охлаждающей жидкости
TP21
+15 В
TP10
Датчик потока охладителя
(для использования в будущем)
TP22
–15 В
TP11
SCIRXD (RS422 получение)
TP23
Входящий сигнал линейного напряжения
Список светодиодов контрольной платы
системы управления подачей газа
Светодиод Наименование сигнала
Цвет
D1
+5 В пост. тока
Красный
D2
+3,3 В пост. тока
Зеленый
D7
Передатчик CAN
D8
Приемник CAN
