90
PNEG-1857-RU Шнек 12" и 16" серии “X”
4. Сборка
Установка распределительной коробки
1. Установите распределительные коробки (B) на щитки шнека (D) с помощью штуцера
кабелепровода (E), хомута (C) и фланцевых гаек(F).
2. Соедините кабелепровод с распределительными коробками (B) с помощью муфт (A).

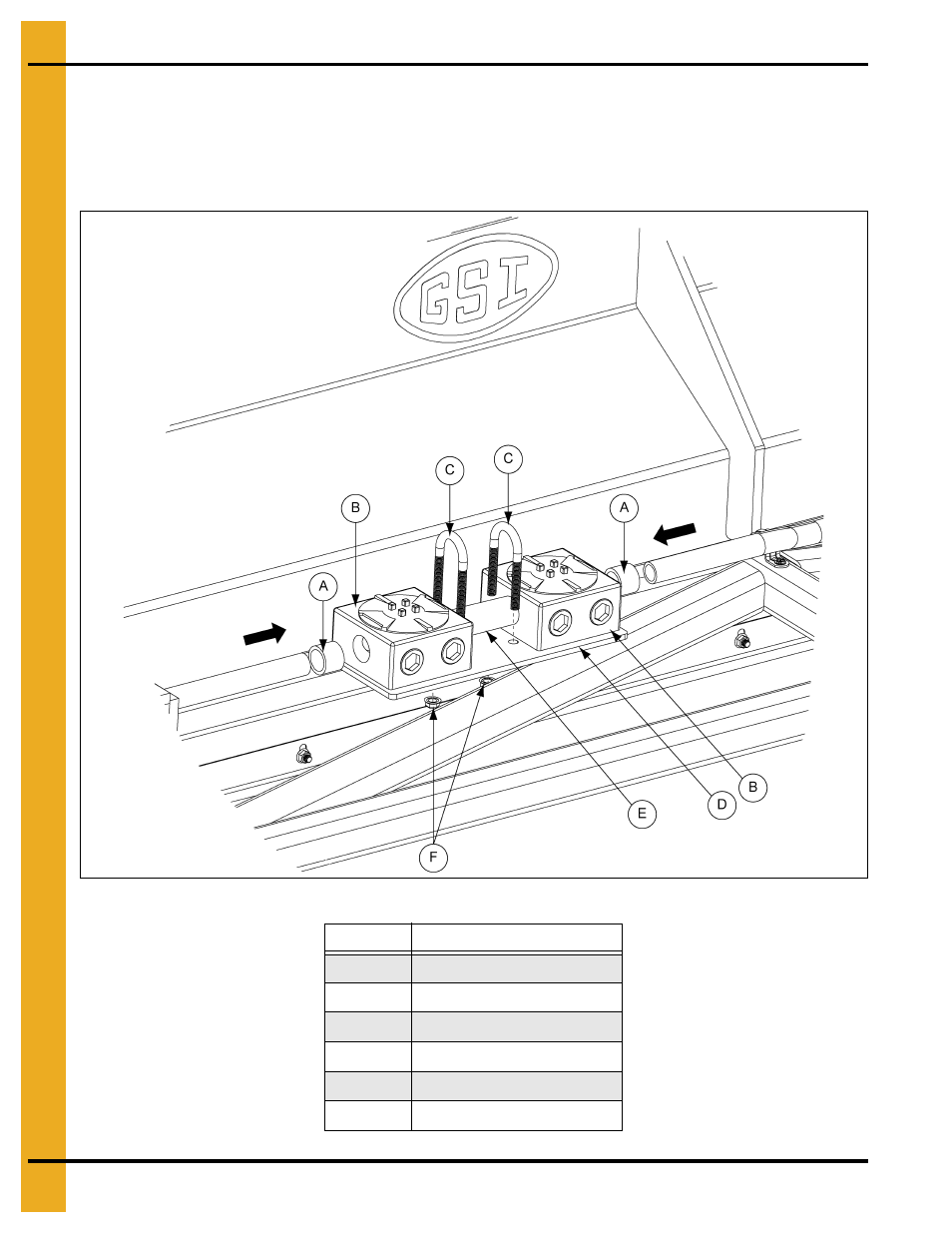

Рисунок 4BK
Поз. №
Описание
A
Муфта
B
Распределительная коробка
C
Хомут 3/8" x 1-3/8"
D
Щиток шнека
E
Штуцер кабелепровода
F
Фланцевая гайка 3/8"
