4. Сборка
58
PNEG-1857-RU Шнек 12" и 16" серии “X”
Установка редуктора на шнековую спираль
1. Вставьте выходной вал редуктора (A) через торцевую пластину головной секции (B) в
оконечную часть головной секции шнековой спирали (I).
2. Зафиксируйте редуктор на торцевой пластине головной секции с помощью болтов с
шестигранной головкой (F), плоских шайб (E), стопорных шайб (D) и шестигранных гаек (C).
3. Закрепите выходной вал редуктора на головной секции спирали (I) с помощью болтов с
шестигранной головкой (G) и контргаек (H).
ПРИМЕЧАНИЕ: Входная часть редуктора ДОЛЖНА быть сверху. Правильное
расположение вентиляционной пробки, заливной пробки и сливной пробки
см. в руководстве по эксплуатации, прилагаемом к редуктору.

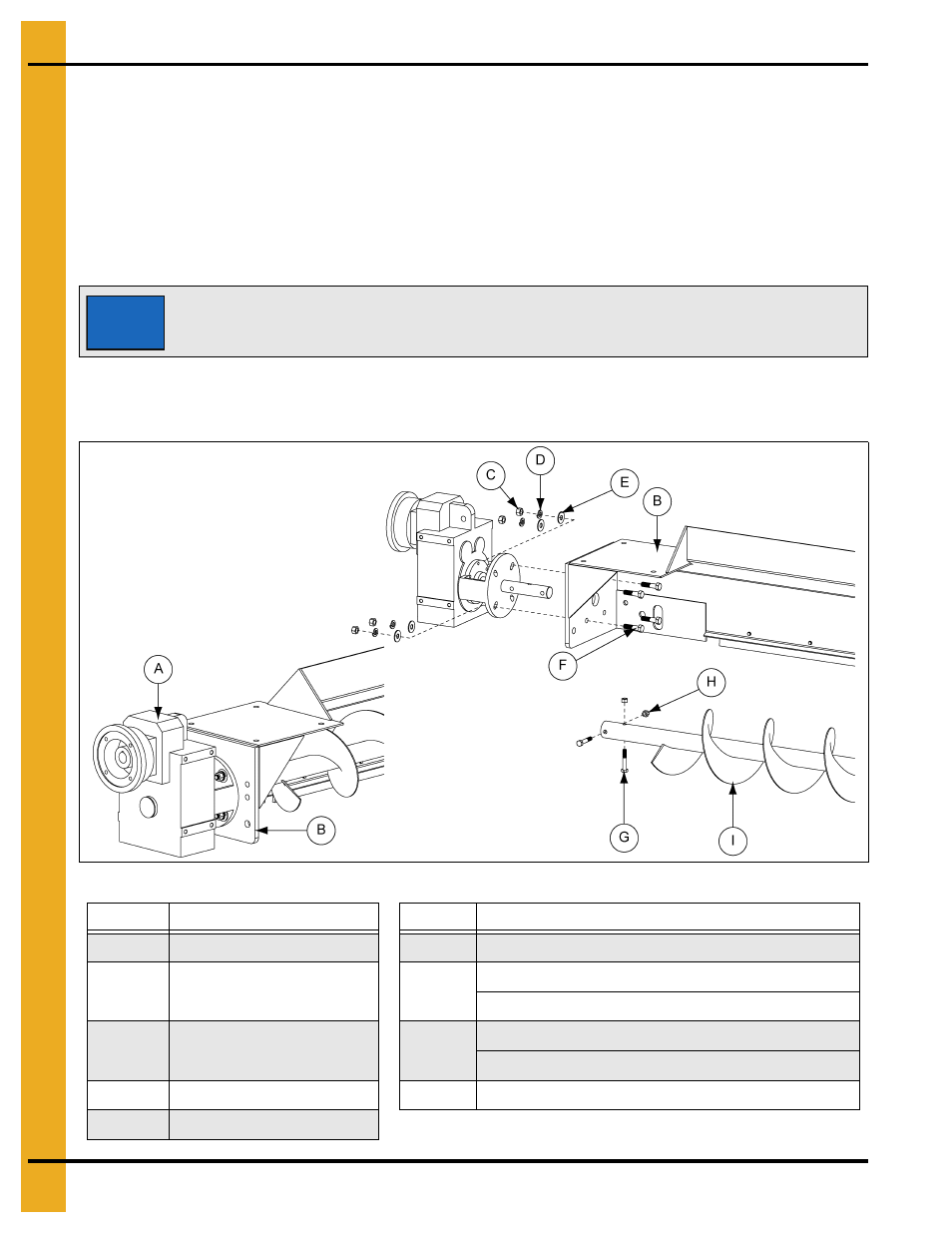

Рисунок 4AE
Поз. №
Описание
Поз. №
Описание
A
Коробка передач
F
Болт с шестигранной головкой 3/4"-10 x 3 1/2"
B
Головная секция
G
Шнек 12": болт с шестигранной головкой 5/8"-11 x 3 1/2"
Шнек 16": болт с шестигранной головкой 3/4"-10 x 5 1/2"
C
Шестигранная гайка 3/4''-10
H
Шнек 12": контргайка 5/8"-11
Шнек 16": контргайка 3/4"-10
D
Стопорная шайба 3/4"
I
Секция шнековой спирали
E
Плоская шайба 3/4"
ПРИМЕЧАНИЕ: Редуктор заполнен маслом на заводе-изготовителе.
Технические характеристики редуктора и рекомендации по заправке масла
см. в разделе руководства по эксплуатации (PNEG-1858), посвященном
