4. Сборка
34
PNEG-1857-RU Шнек 12" и 16" серии “X”
8. Снимите скотч, позволив нижним гибким кабелепроводам (E) сместиться к стенкам
центрального колодца (B).
9. Приварите нижние гибкие кабелепроводы (E) к стенкам центрального колодца (B).

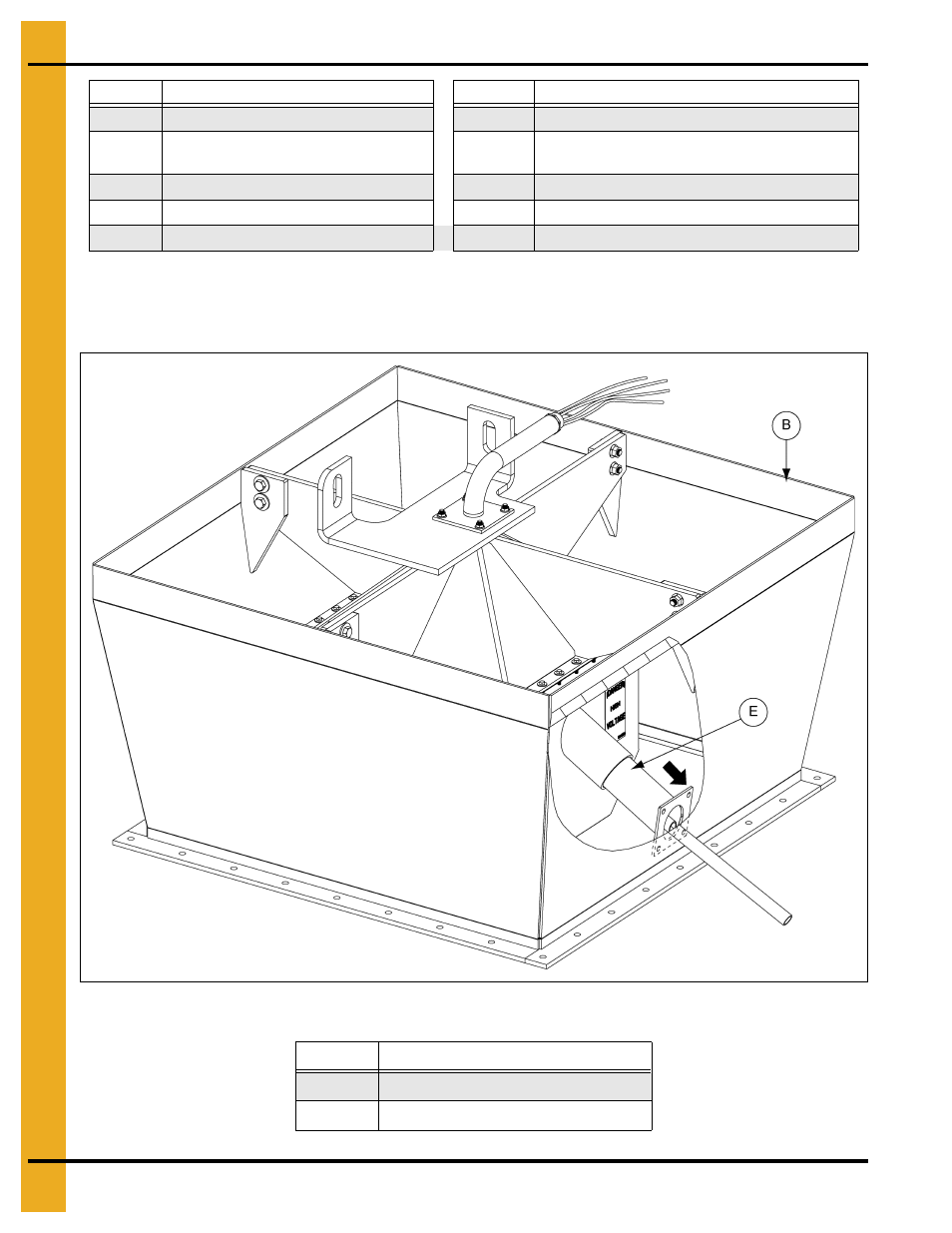

Рисунок 4I
Поз. №
Описание
Поз. №
Описание
A
Контур
F
Скотч
B
Центральный колодец
G
Поперечная стяжка и экран коллекторного
кольца в сборе
C
Просверленное отверстие
H
Фланцевая гайка 1/2''-13
D
Нижний гибкий кабелепровод
I
Плоская шайба 1/2"
E
Нижний гибкий кабелепровод
J
Болт с шестигранной головкой 1/2"-13 x 1-3/4"
Поз. №
Описание
B
Центральный колодец
E
Нижний гибкий кабелепровод
