4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X” 33
3. Определите правильный размер отверстия для каждого из нижних гибких кабелепроводов (D)
и просверлите отверстие (C) по центру контура (A). (См. рисунок 4H.)
ПРИМЕЧАНИЕ: Наружный диаметр нижнего гибкого кабелепровода определяет
правильный размер необходимого отверстия.
4. Зафиксируйте нижние гибкие кабелепроводы (E) скотчем (F).
5. Пропустите нижний гибкий кабелепровод (D) через просверленное отверстие (C) в
центральном колодце (B).
6. Задвиньте нижние гибкие кабелепроводы (E) в экран коллекторного кольца и зафиксируйте
скотчем (F).
7. Установите поперечную стяжку и экран коллекторного кольца в сборе (G) в центральный
колодец (B) и закрепите болтами с шестигранной головкой (J), плоскими шайбами (I) и
фланцевыми гайками (H).
(См. табл. на стр. 22.)

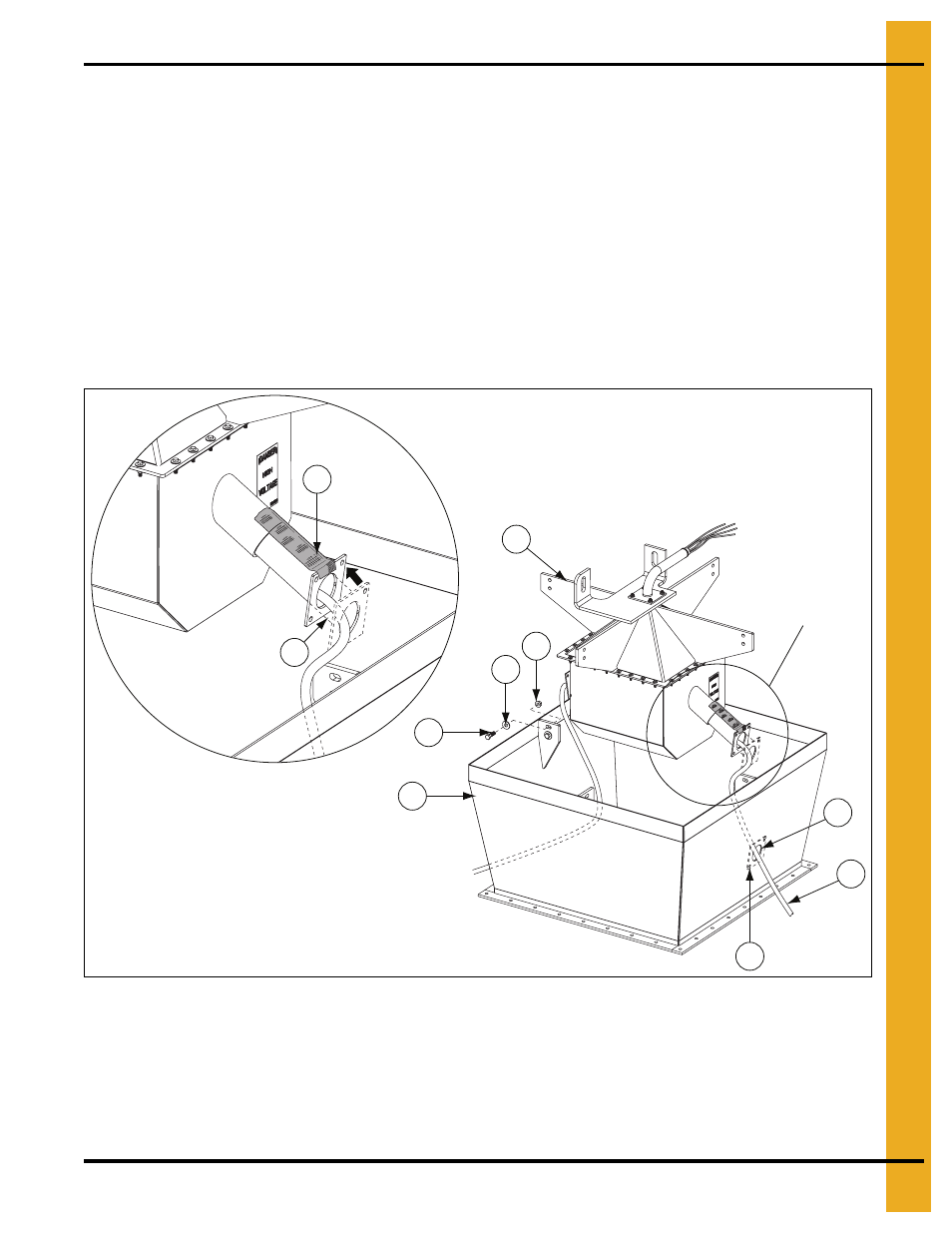

Рисунок 4H
H
I
G
See detail B
Detail B
J
B
A
D
C
F
E
Деталировка B
См. деталировку B
