4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X” 85
Крепление кожуха приводного двигателя к боковым крышкам
приводного двигателя
1. Прикрепите кожух приводного двигателя (A) к боковым крышкам приводного двигателя (C)
с помощью фланцевых болтов (B) и фланцевых гаек (D). (См. рисунок 4BF.)
2. Затяните согласно спецификации. (См. табл. на стр. 22.)

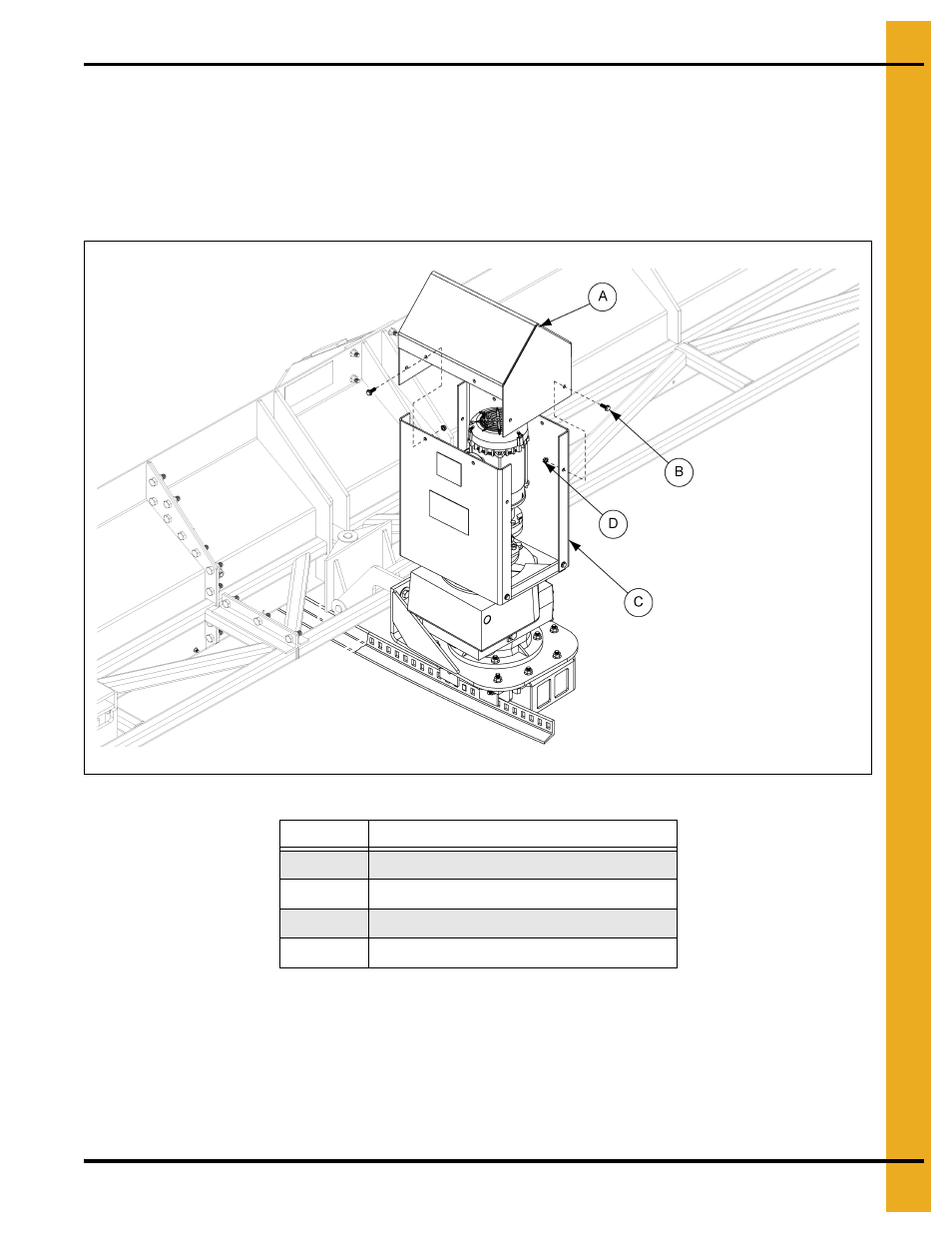

Рисунок 4BF
Поз. № Описание
A Кожух приводного двигателя
B Фланцевый болт 3/8"-16 x 1"
C Боковая крышка приводного двигателя
D Фланцевая гайка 3/8''-16
