4. Сборка
26 PNEG-1857-RU Шнек 12" и 16" серии “X”
7. Определите правильный радиус для ваших задач. Измеряйте нужный радиус от центра, делая
отметки на настиле бункера с интервалом в 2'. (См. табл. на стр. 18.)
ПРИМЕЧАНИЕ: Во время измерений мерная лента должна быть плотно натянута и
расположена по прямой линии от центра; прежде чем наносить отметки
на настиле бункера, убедитесь, что мерной ленте ничто не мешает.
8. Расположите все секции направляющего устройства вокруг центрального колодца,
выравнивая внутренние края направляющей (P) по меткам на настиле бункера. Используя
мерную ленту, обеспечьте правильные размеры каждой секции направляющего устройства.
(См. рисунок 4C.)
ПРИМЕЧАНИЕ: Одна секция направляющего устройства перекрывает другую, перед
закреплением ее необходимо обрезать в размер. Это делается перед
завершением монтажа.
9. Установите приспособление для выравнивания шага (Q) на каждый из стыков направляющего
устройства (O), чтобы обеспечить равномерный шаг по всей длине направляющего
устройства.

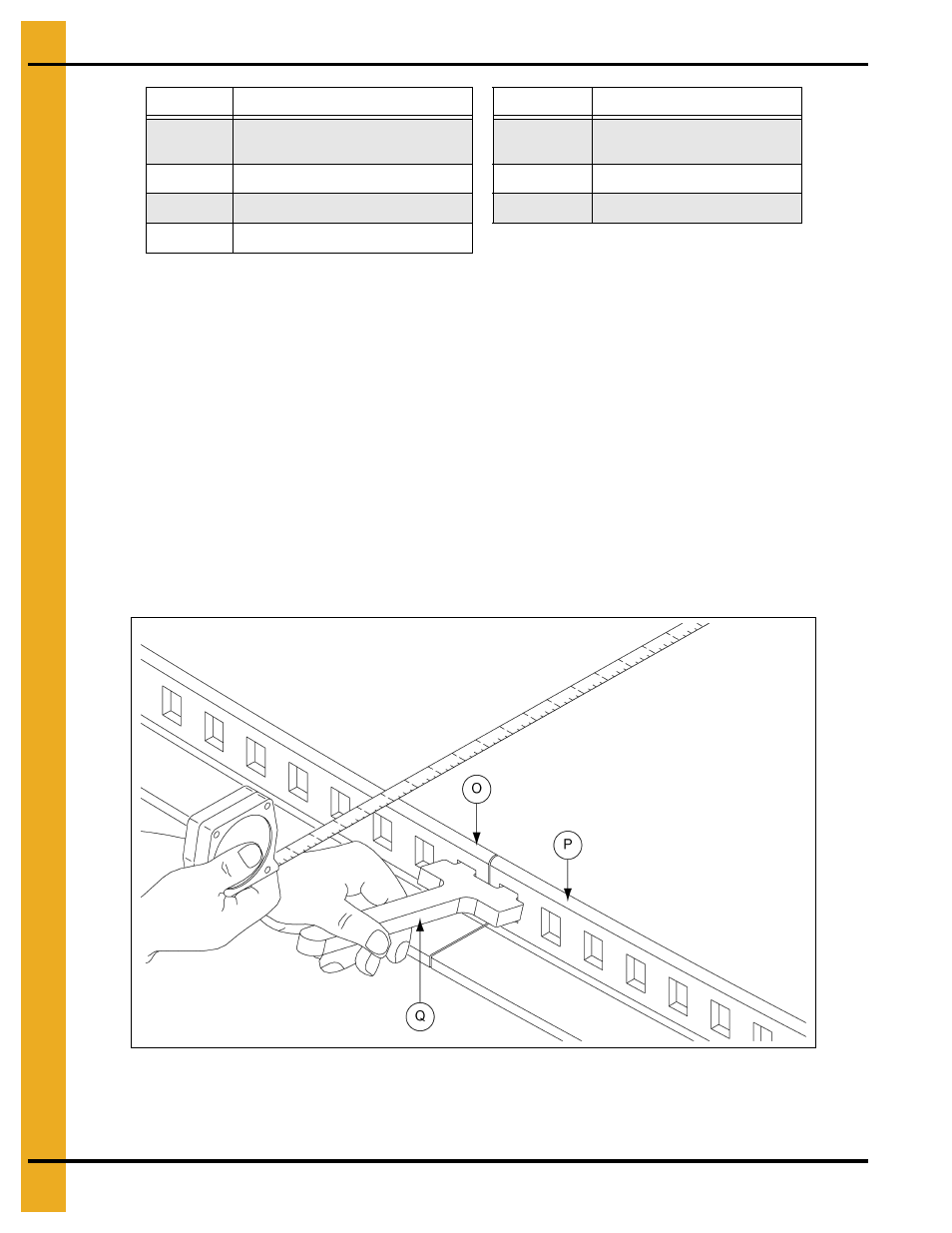

Рисунок 4C
Поз. № Описание Поз. № Описание
G
Приспособление для поворота
направляющего устройства L Болт с шестигранной
головкой 1/2"-13 x 1-3/4"
I Мерная лента M Плоская шайба 1/2"
J Поперечная стяжка в сборе N Фланцевая гайка 1/2''-13
K Центральный колодец
