4. Сборка
42
PNEG-1857-RU Шнек 12" и 16" серии “X”
Установка скребка
1. Установите опору скребка (E) на щиток шнека (B) с помощью четырех (4) болтов (A) и
фланцевых гаек (F).
ПРИМЕЧАНИЕ: Место установки опоры скребка регулируется, она должна крепиться
четырьмя (4) болтами. Расположение опоры скребка определяется
требуемой длиной шнека.
2. Установите скребок (K) на опору (E) с помощью оси (D), цилиндрического штифта (I), болтов с
шестигранной головкой (C и G) и контргаек (H и J).
ПРИМЕЧАНИЕ: Расположение болтов с шестигранной головкой (C и G) определяет
расположение скребка - выдвинутое или обычное.

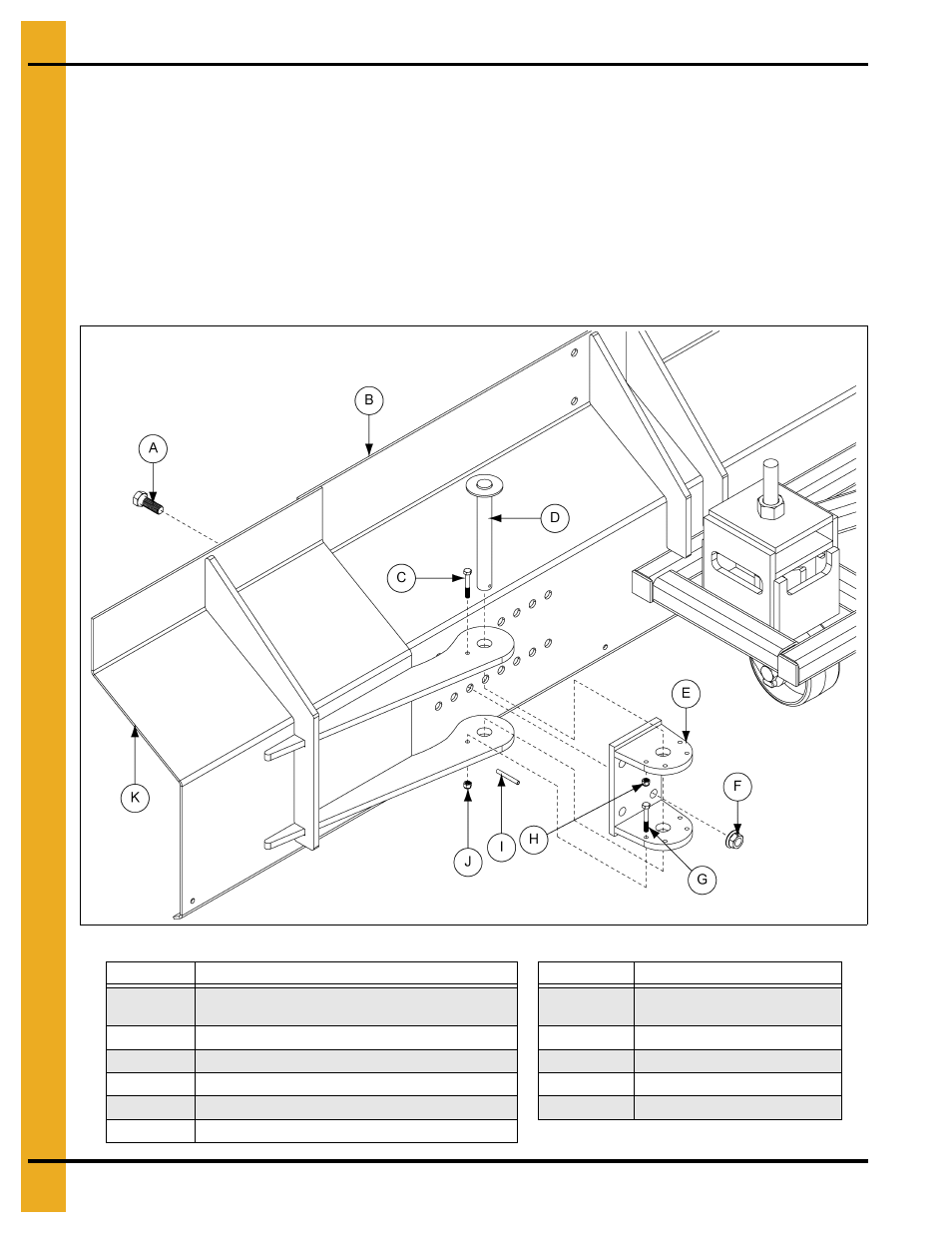

Рисунок 4O
Поз. №
Описание
Поз. №
Описание
A
Болт с шестигранной головкой 5/8"-11 x 1 3/4"
G
Болт 5/16"-18 x 2" с
шестигранной головкой
B
Щиток шнека
H
Контргайка 5/16''-18
C
Болт 5/16"-18 x 2" с шестигранной головкой
I
Цилиндрический штифт
D
Ось
J
Контргайка 5/16''-18
E
Опора скребка
K
Скребок
F
Фланцевая гайка 5/8''-11
