4. Сборка
76
PNEG-1857-RU Шнек 12" и 16" серии “X”
Крепление горизонтальной опоры к пластине поворота по
вертикали/горизонтали
1. Установите горизонтальную опору (A) на пластину поворота по вертикали/горизонтали (C) как
показано на рисунке.
2. Совместите отверстия в горизонтальной опоре (A) с пластиной поворота по вертикали/
горизонтали (C) и вставьте ось поворота по горизонтали (B).
3. Найдите отверстие рядом с концом оси поворота по горизонтали (B) и вставьте
цилиндрический штифт с пазом (D), закрепив горизонтальную опору (A) на пластине поворота
по вертикали/горизонтали (C).

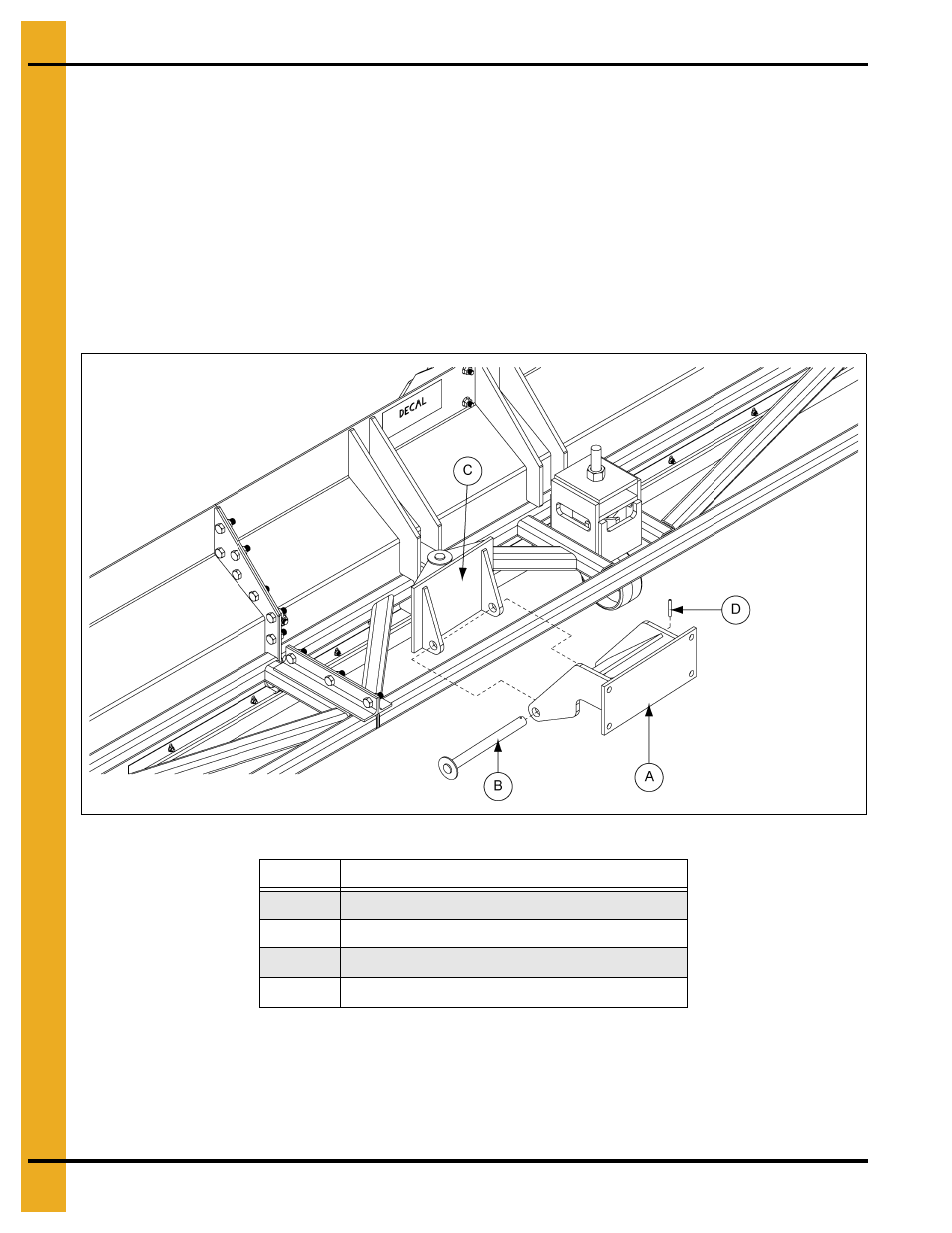

Рисунок 4AW
Поз. №
Описание
A
Горизонтальная опора
B
Ось поворота по горизонтали
C
Пластина поворота по вертикали/горизонтали
D
Цилиндрический штифт с пазом 3/16" x 2"
