4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
41
Соединение промежуточных щитков шнека
1. Соедините между собой промежуточные щитки шнека (B) с помощью болтов с шестигранной
головкой (A) и фланцевых гаек (C).
ПРИМЕЧАНИЕ: Показано соединение щитка 12". В щитке 16" предусмотрено два (2)
дополнительных отверстия под болты.

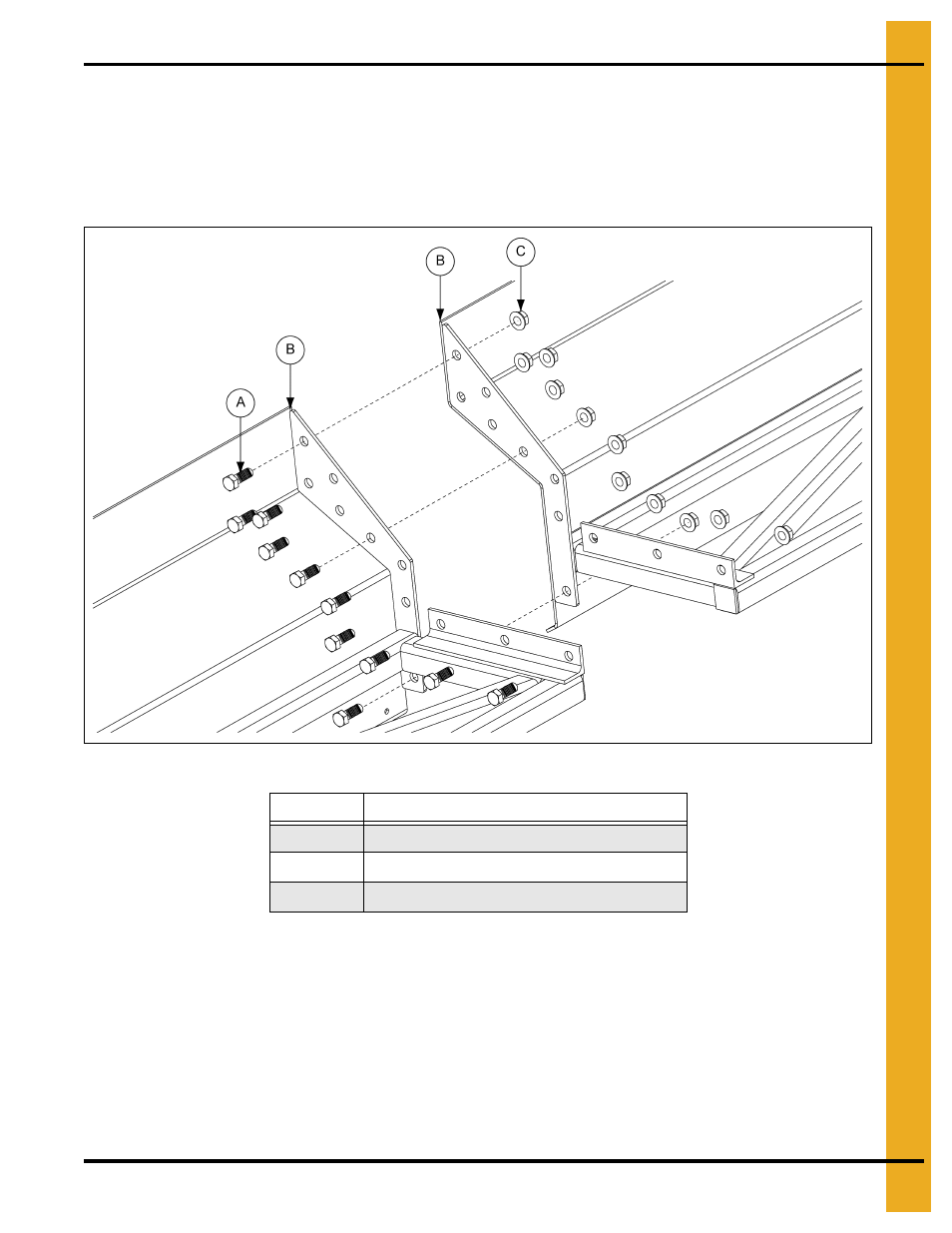

Рисунок 4N Соединение щитка шнека 12"
Поз. №
Описание
A
Болт с шестигранной головкой 5/8"-11 x 1 3/4"
B
Щиток шнека
C
Фланцевая гайка 5/8''-11
