4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
37
Установка ролика на опору
1. Установите ролик (C) на опору (B) с помощью болтов с шестигранной головкой (E) и
фланцевых гаек (D).
2. Установите шестигранную гайку (A) на опору ролика (B).
ПРИМЕЧАНИЕ: Шнек 16" - установите шестигранную гайку (A) так, чтобы между ней и
опорой ролика оставалось примерно 1" резьбы.
Шнек 12" - установите шестигранную гайку (A) так, чтобы между ней и
опорой ролика оставалось примерно 1 1/2" резьбы.

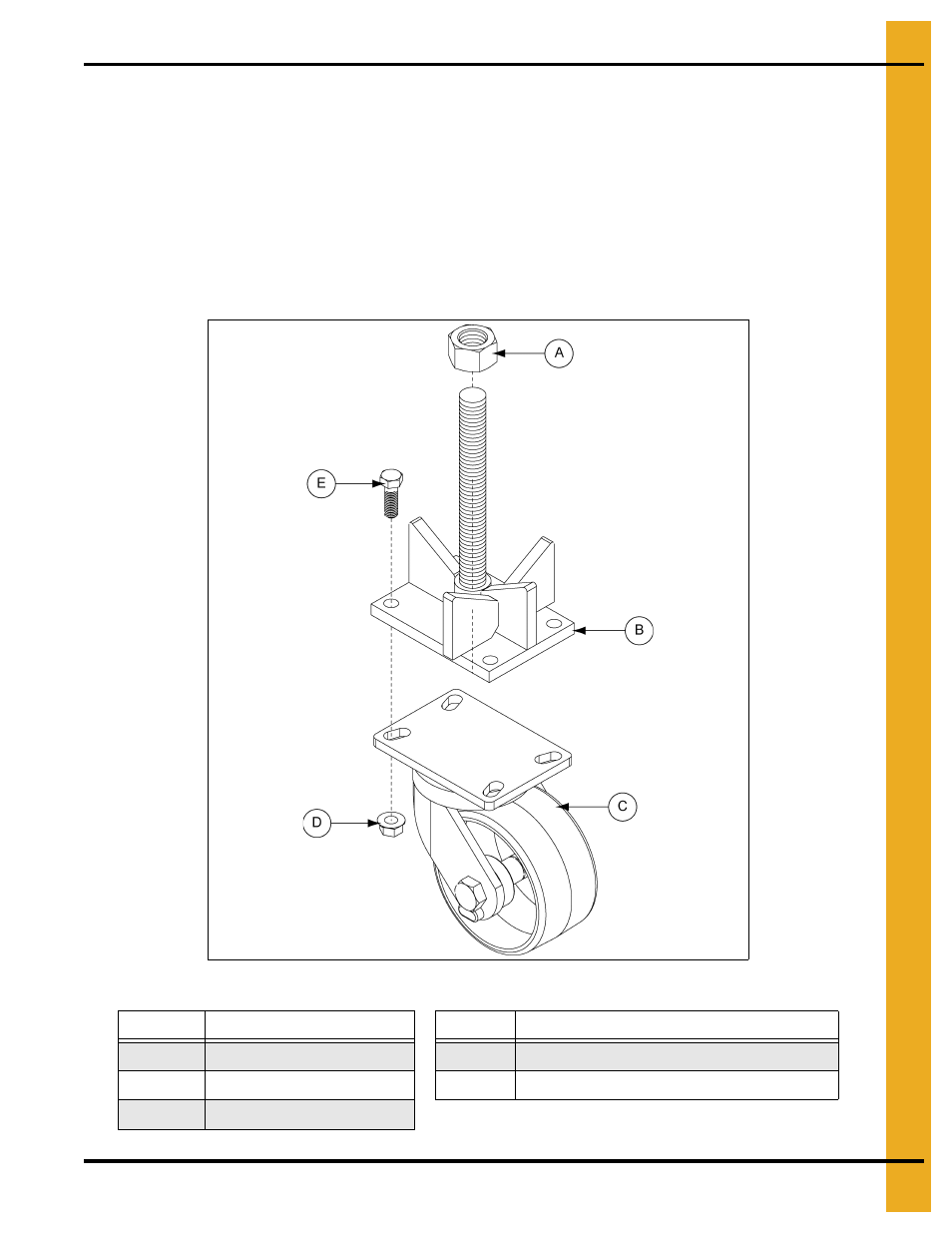

Рисунок 4J
Поз. №
Описание
Поз. №
Описание
A
Шестигранная гайка 1"-5
D
Фланцевая гайка 1/2''-13
B
Опора ролика
E
Болт с шестигранной головкой 1/2"-13 x 1 1/2"
C
Ролик
