4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
75
Крепление пластины поворота по вертикали/горизонтали к
щитку шнека
1. Поместите пластину поворота по вертикали/горизонтали (A) на щиток шнека (D) как показано
на рисунке.
2. Совместите отверстия в пластине поворота по вертикали/горизонтали (A) со щитком шнека (D)
и вставьте ось вертикального поворота (B).
3. Найдите отверстие у нижней части оси вертикального поворота (B) и вставьте
цилиндрический штифт с пазом (C), закрепив пластину поворота по вертикали/горизонтали
(A) на щитке шнека (D).

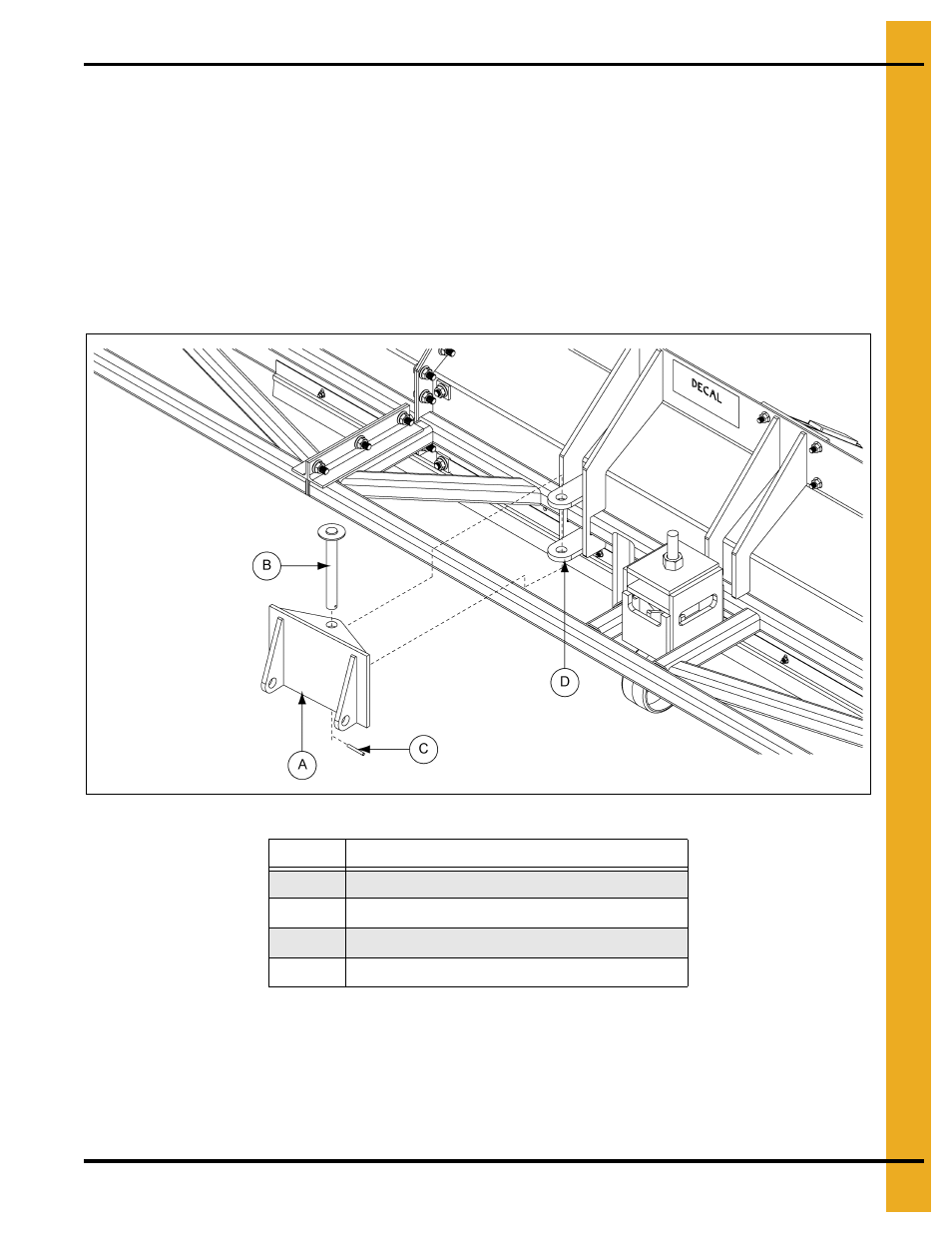

Рисунок 4AV
Поз. №
Описание
A
Пластина поворота по вертикали/горизонтали
B
Ось поворота по вертикали
C
Цилиндрический штифт с пазом 3/16" x 2"
D
Щиток шнека
