4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
79
Крепление опорной пластины держателя привода в сборе к
щитку привода направляющего устройства
1. Установите опорную пластину держателя привода в сборе (C) на щиток привода
направляющего устройства (B) с помощью болтов с шестигранной головкой (D) и фланцевых
гаек (A).
2. Затяните согласно спецификации.

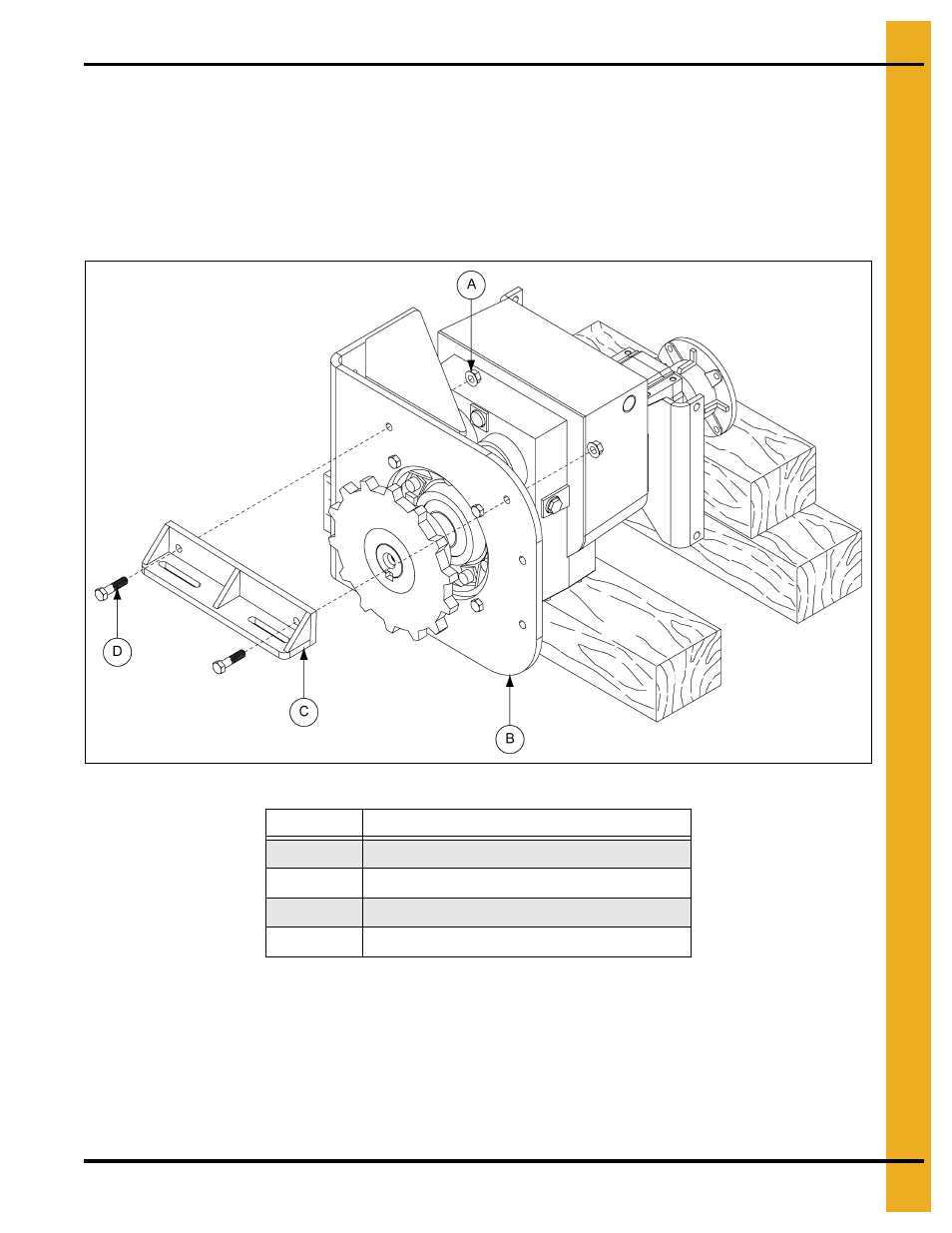

Рисунок 4AZ
Поз. №
Описание
A
Фланцевая гайка 1/2''-13
B
Щиток привода направляющего устройства
C
Опорная пластина держателя привода
D
Болт 1/2"-13 x 2" с шестигранной головкой
