4. Сборка
66
PNEG-1857-RU Шнек 12" и 16" серии “X”
5. Присоедините электродвигатель шнека к редуктору с помощью четырех (4) стопорных шайб
(G) и болтов с шестигранной головкой (F).

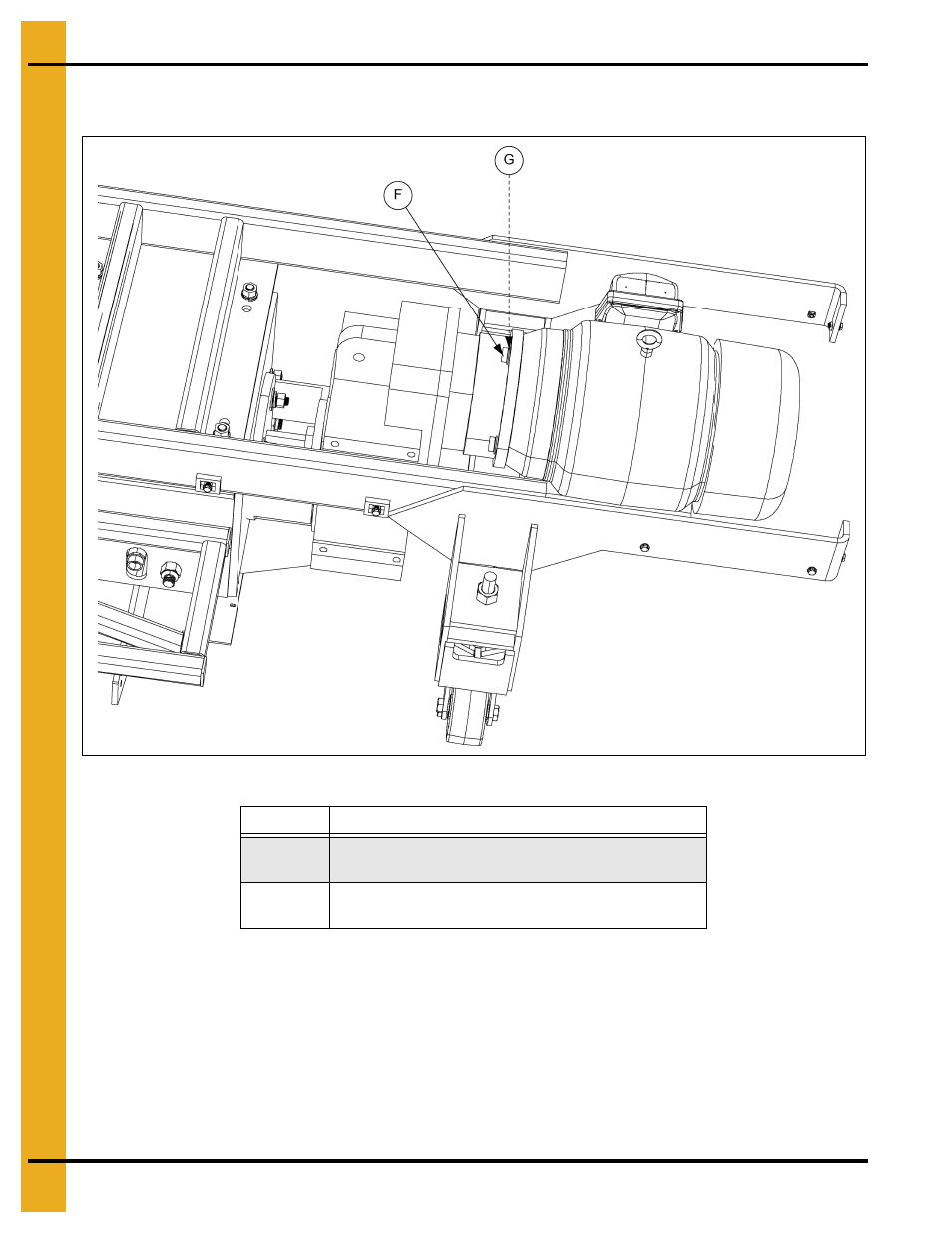

Рисунок 4AM
ПРИМЕЧАНИЕ: Установочный крепеж может отличаться в зависимости от модели
редуктора.
6. Затяните установочный винт 3 мм, зажимной установочный винт 6 мм и установите заглушки
установочных винтов в редуктор.
Поз. №
Описание
F
Болт с шестигранной головкой (используйте болты с
шестигранной головкой, прилагаемые к редуктору).
G
Стопорная шайба (используйте шайбы, прилагаемые к
редуктору).
