4. Сборка
84
PNEG-1857-RU Шнек 12" и 16" серии “X”

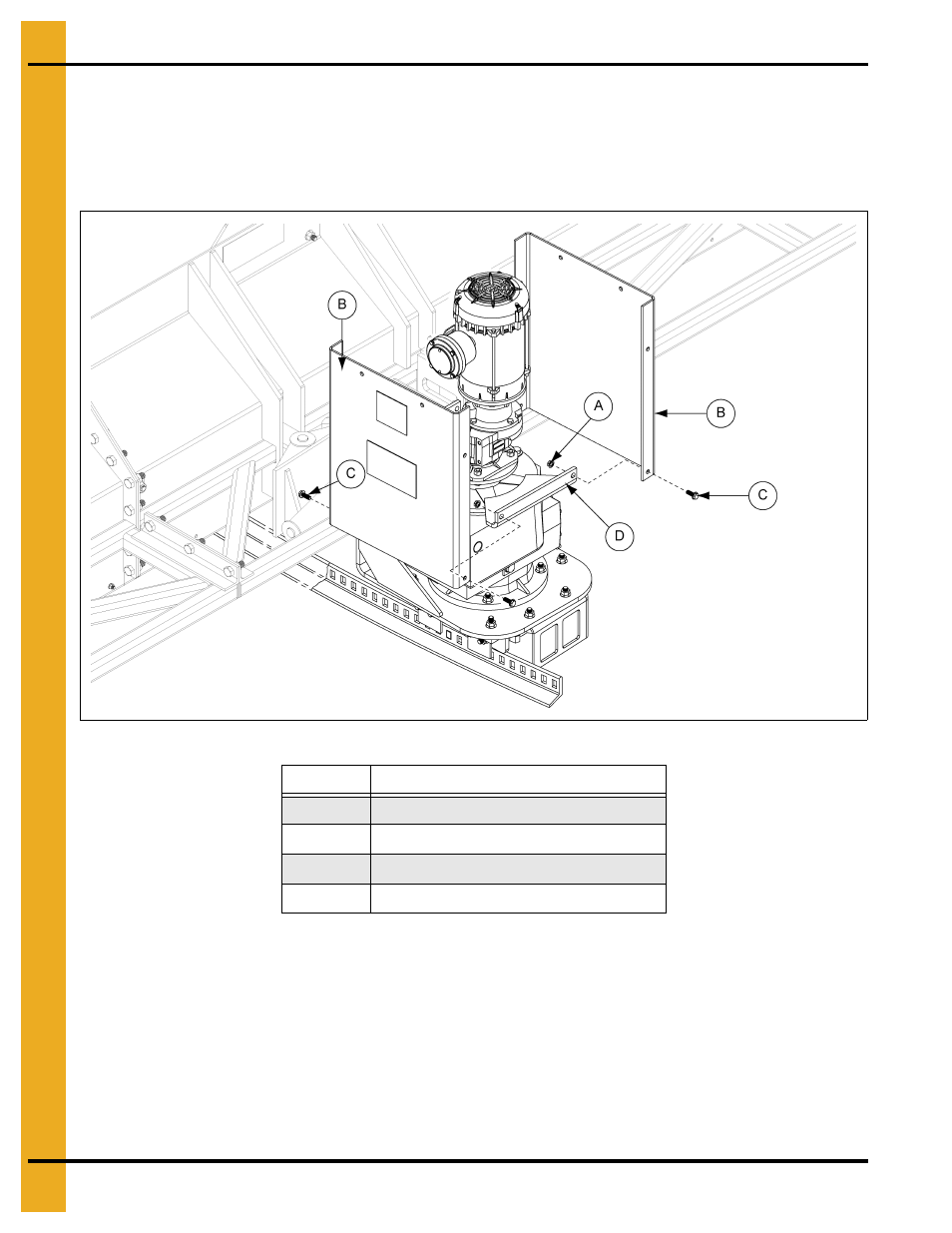

Крепление боковых крышек приводного двигателя к редуктору
1. Прикрепите боковые крышки приводного двигателя (B) к редуктору (D) с помощью фланцевых
болтов (C) и фланцевых гаек (A).
2. Затяните согласно спецификации.
Рисунок 4BE
Поз. №
Описание
A
Фланцевая гайка 3/8''-16
B
Боковая крышка приводного двигателя
C
Фланцевый болт 3/8"-16 x 1"
D
Коробка передач
