6. Схемы соединений
144
PNEG-1857-RU Шнек 12" и 16" серии “X”

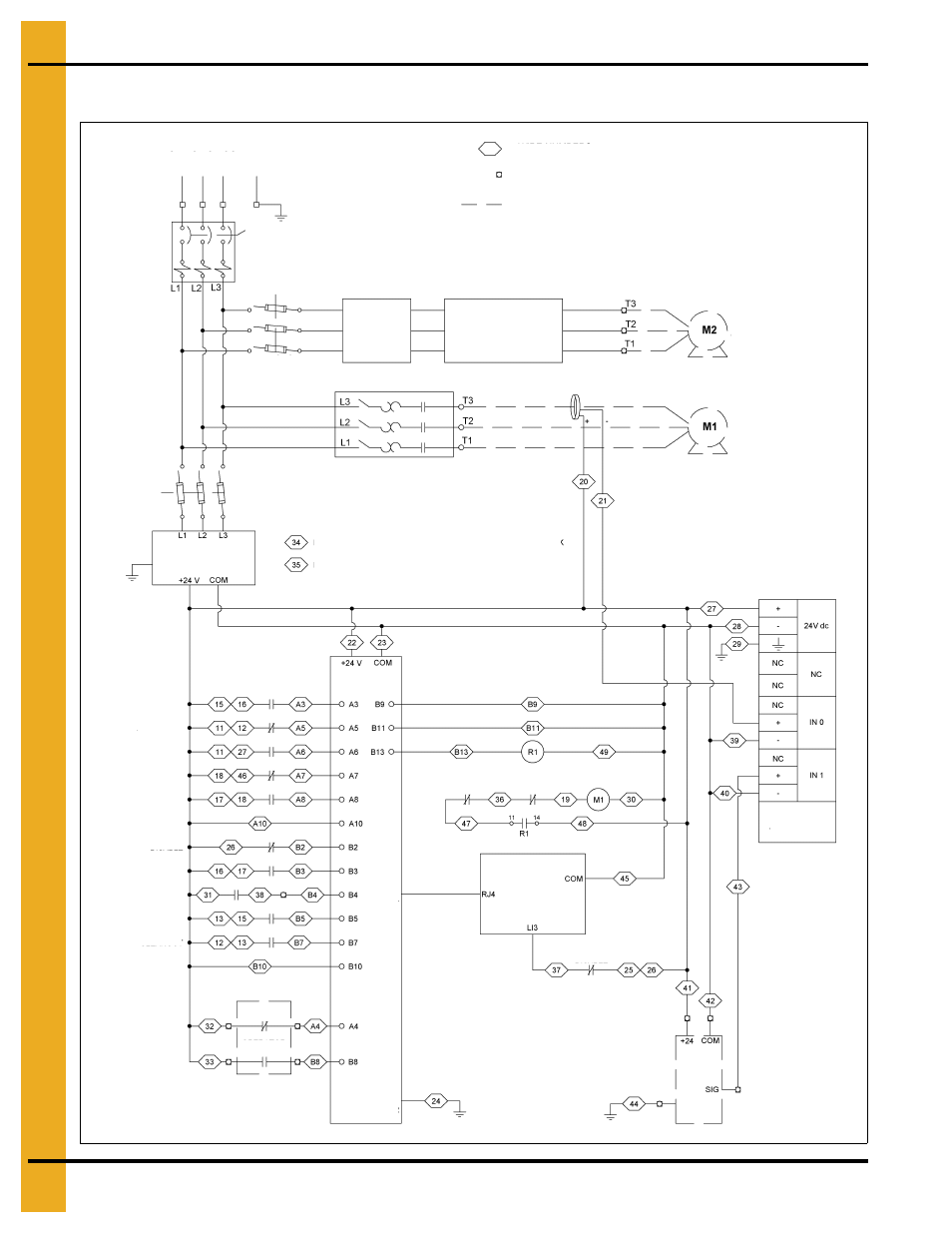

Схема панели управления 600 В
ДЛЯ ПРИМЕНЕНИЯ ТОЛЬКО В ГЛУХО ЗАЗЕМЛЕННОМ ВИДЕ
ТОЛЬКО ИСТОЧНИКА С СОЕДИНЕНИЕМ ЗВЕЗДОЙ
В КОМПЛЕКТ НЕ ВХОДИТ
ИЛИ МОНТИРУЕТСЯ НА
ПЛОЩАДКЕ
РАЗЪЕДИНИТЕЛЬ
(РЕВЕРС ПОДАЧИ)
НОМЕРА ПРОВОДОВ
КЛЕММНАЯ КОЛОДКА
КОНТРОЛЛЕР ДВИГАТЕЛЯ M2
ПРЕДОХРАНИТЕЛИ
КЛАСС J
КОНТРОЛЛЕР ДВИГАТЕЛЯ
ДВИГАТЕЛЬ ТРАКТОРА (со
встроенным термическим
устройством)
ДВИГАТЕЛЬ ШНЕКА
(со встроенным
термическим устройством)
УСТАНОВИТЬ ШКАЛУ CT НА 60 АМПЕР
ПРЕДОХРАНИТЕЛИ КЛАСС J
ОТ ИСТОЧНИКА ПИТАНИЯ +24 В К РАСПРЕДЕЛИТЕЛЬНОЙ
КЛЕММНОЙ КОРОБКЕ
ОТ ИСТОЧНИКА ПИТАНИЯ СОМ К РАСПРЕДЕЛИТЕЛЬНОЙ
КЛЕММНОЙ КОРОБКЕ
ВРУЧНУЮ - ВПЕРЕД
АВТО-СТОП
АВТО-СТАРТ
ШНЕК. СПИРАЛЬ - СТОП
ШНЕК. СПИРАЛЬ - СТАРТ
ОТКЛЮЧЕНИЕ
РУЧНОЙ0РЕВЕРС
ШНЕК. СПИРАЛЬ RUB
FB (M1)
РУЧНОЙ
ОЧИСТКА
ЧАСТОТНО-
РЕГУЛИРУЕМЫЙ
ПРИВОД
ЛИНЕЙНЫЙ
РЕАКТОР
ИСТОЧНИК ПИТАНИЯ
ТЕПЛОЗАЩИТА
ДВИГАТЕЛЯ
ПРИСУТСТВИЕ
ОПЕРАТОРА
ОТКЛЮЧЕ
ЭКРАН
КОДЕР
+24 = Зеленый
COM =
КориЧневый
SIG = Белый
КОНТРОЛЛЕР
MAGELIS
XBTGC2230
9-ШТЫР.
ПОСЛЕД
ОВАТ.
ВХОД/ВЫХОД
ЧАСТОТНО-
РЕГУЛИРУЕМОГО
ПРИВОДА
TM2AMI2HT
АНАЛОГ. МОД.
ОТКЛЮЧЕНИЕ
ШНЕКОВАЯ
СПИРАЛЬ O.L.
