4. Сборка
30 PNEG-1857-RU Шнек 12" и 16" серии “X”
Установка поперечной стяжки в сборе в экран коллекторного
кольца
1. Пропустите нижний гибкий кабелепровод (C) через экран коллекторного кольца (D).
(См. рисунок 4F.)
2. Установите поперечную стяжку и коллекторное кольцо в сборе (F) в экран коллекторного
кольца (D) и закрепите болтами с шестигранной головкой (E), плоскими шайбами (B) и
шестигранными гайками (A). Затяните согласно спецификации. (См. табл. на стр. 22.)
3. Установите поворотную трубу (H) на верх поперечной стяжки и коллекторного кольца в сборе
(F), и затяните болтами с шестигранными головками (G) и гайками (I). Затяните согласно
спецификации. (См. табл. на стр. 22.)

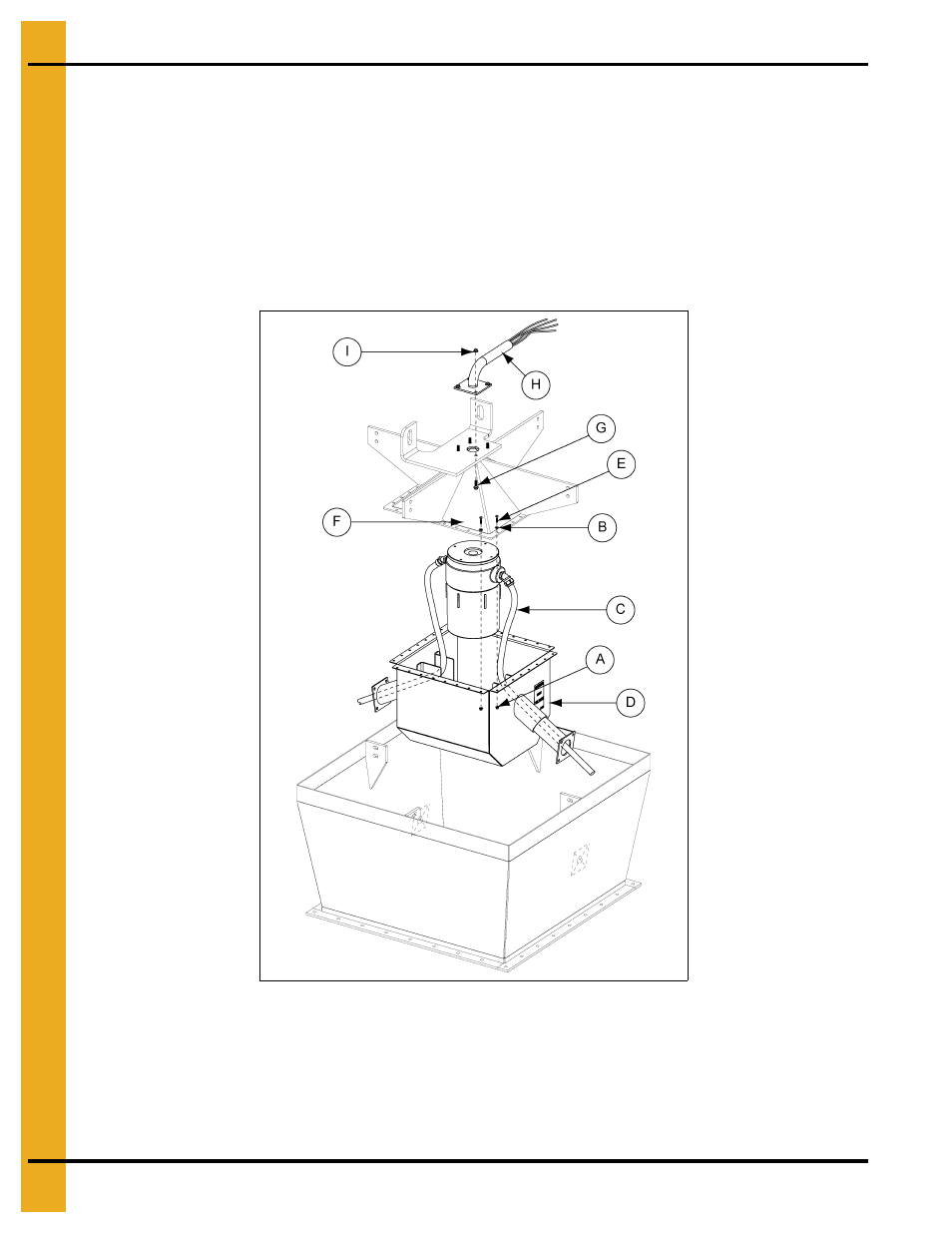

Рисунок 4F
