PNEG-1857-RU Шнек 12" и 16" серии “X”
4. Сборка
Установка направляющего устройства Posi-Drive серии “X”
ПРИМЕЧАНИЕ: Данная процедура предназначена только для временной сборки и установки
поперечной стяжки и экрана коллекторного кольца. Процедура необходима для
правильной установки направляющего устройства. После установки
направляющего устройства узел будет снят и разобран.
1. Установите центральный колодец.
2. Временно установите экран коллекторного кольца (F) на нижнюю часть основания поперечной
стяжки (A) с помощью восьми (8) болтов с шестигранной головкой (E), восьми (8) плоских шайб
(C) и восьми (8) шестигранных гаек (B).
ПРИМЕЧАНИЕ: Не затягивайте полностью болты с шестигранной головкой; после
установки направляющего устройства экран коллекторного кольца будет
снят.
3. Установите нижние кабелепроводы (D) в экран коллекторного кольца (F). Временно
зафиксируйте оба кабелепровода скотчем или аналогичным способом, чтобы не допустить их
выскальзывания в ходе установки.
ПРИМЕЧАНИЕ: В комплект поставки шнека входят две (2) разные трубы. Используйте
трубы, максимально подходящие для центрального колодца.
4. Установите приспособление для поворота направляющего устройства (деталь # PDS-236) (G)
на верхнюю часть поперечной стяжки (A) с помощью четырех (4) фланцевых болтов (H) и гаек
(I).

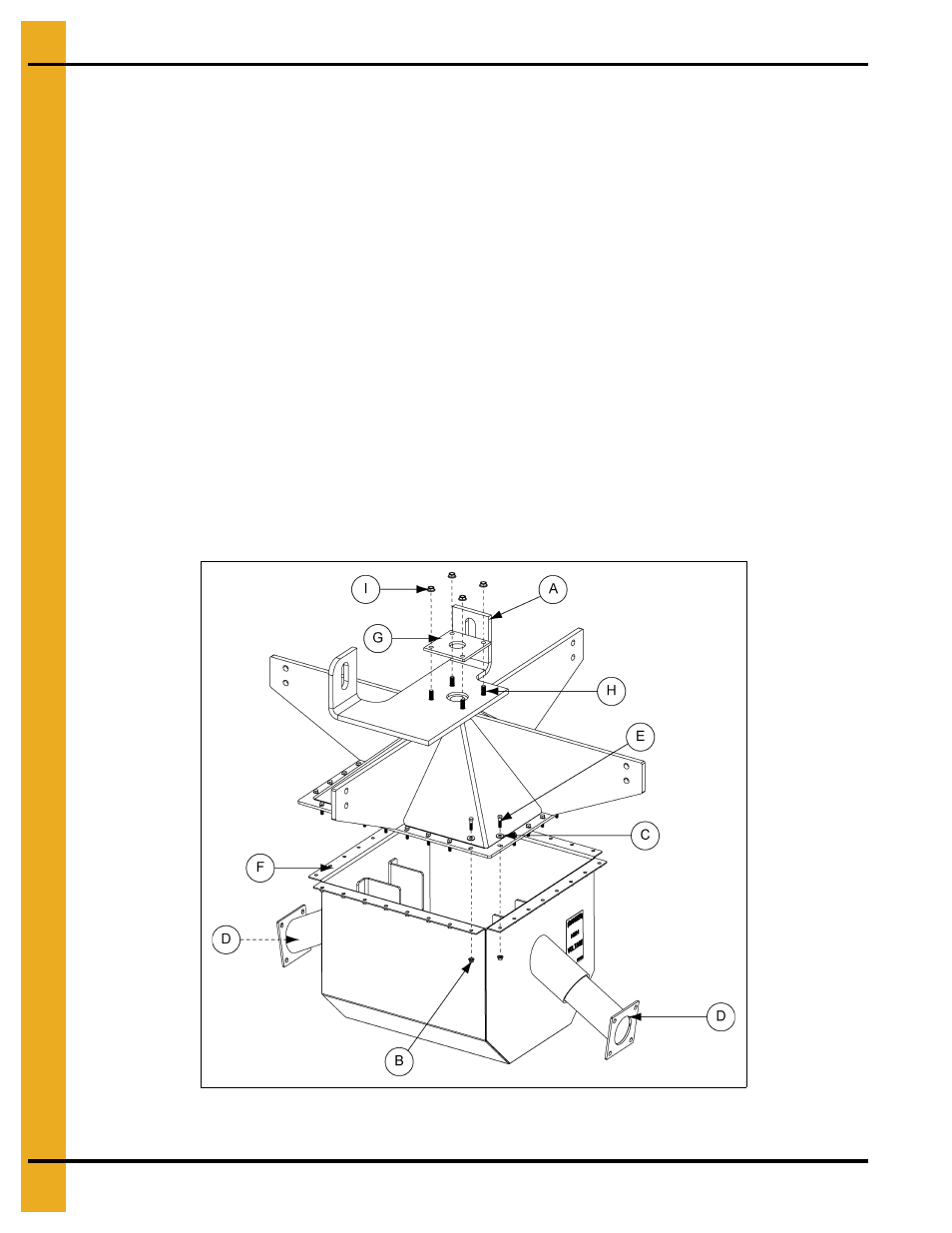

Рисунок 4A
