4. Сборка
80 PNEG-1857-RU Шнек 12" и 16" серии “X”
Установка редуктора в сборе на поворотное крепление в сборе
1. Осторожно поместите редуктор в сборе (A) в вертикальном положении и установите узел на
опорные бруски. (См. рисунок 4BA.)
2. Расположите редуктор в сборе (A) таким образом, чтобы опорная пластина держателя
привода (F) опиралась на верхнюю часть направляющего устройства.
3. Установите редуктор в сборе (A) на поворотное крепление в сборе (D) с помощью болтов с
шестигранной головкой (C), плоских шайб (B) и фланцевых гаек (E).
4. Затяните согласно спецификации. (См. табл. на стр. 22.) .

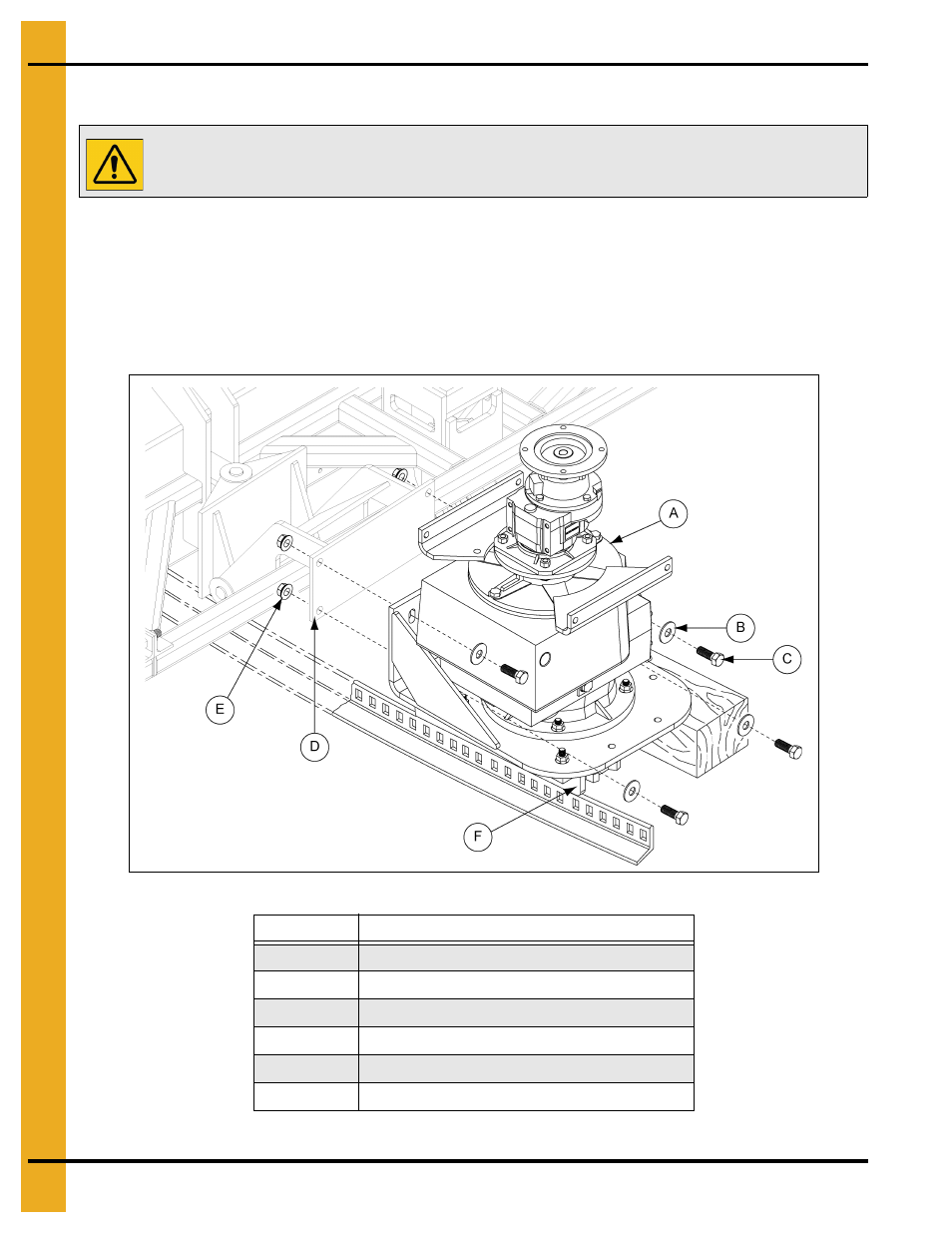

Рисунок 4BA
Поз. № Описание
A Редуктор в сборе
B Плоская шайба 5/8"
C Болт с шестигранной головкой 5/8"-11 x 1 3/4"
D Поворотное крепление в сборе
E Фланцевая гайка 5/8''-11
F Опорная пластина держателя привода
ОСТОРОЖНО: Поднимая редуктор, используйте надлежащие процедуры и
оборудование.
