4. Сборка
54
PNEG-1857-RU Шнек 12" и 16" серии “X”
Сборка шнековой спирали
1. Разложите секции шнековой спирали в порядке сборки, начиная с головной секции и действуя
в сторону удлинительной секции.

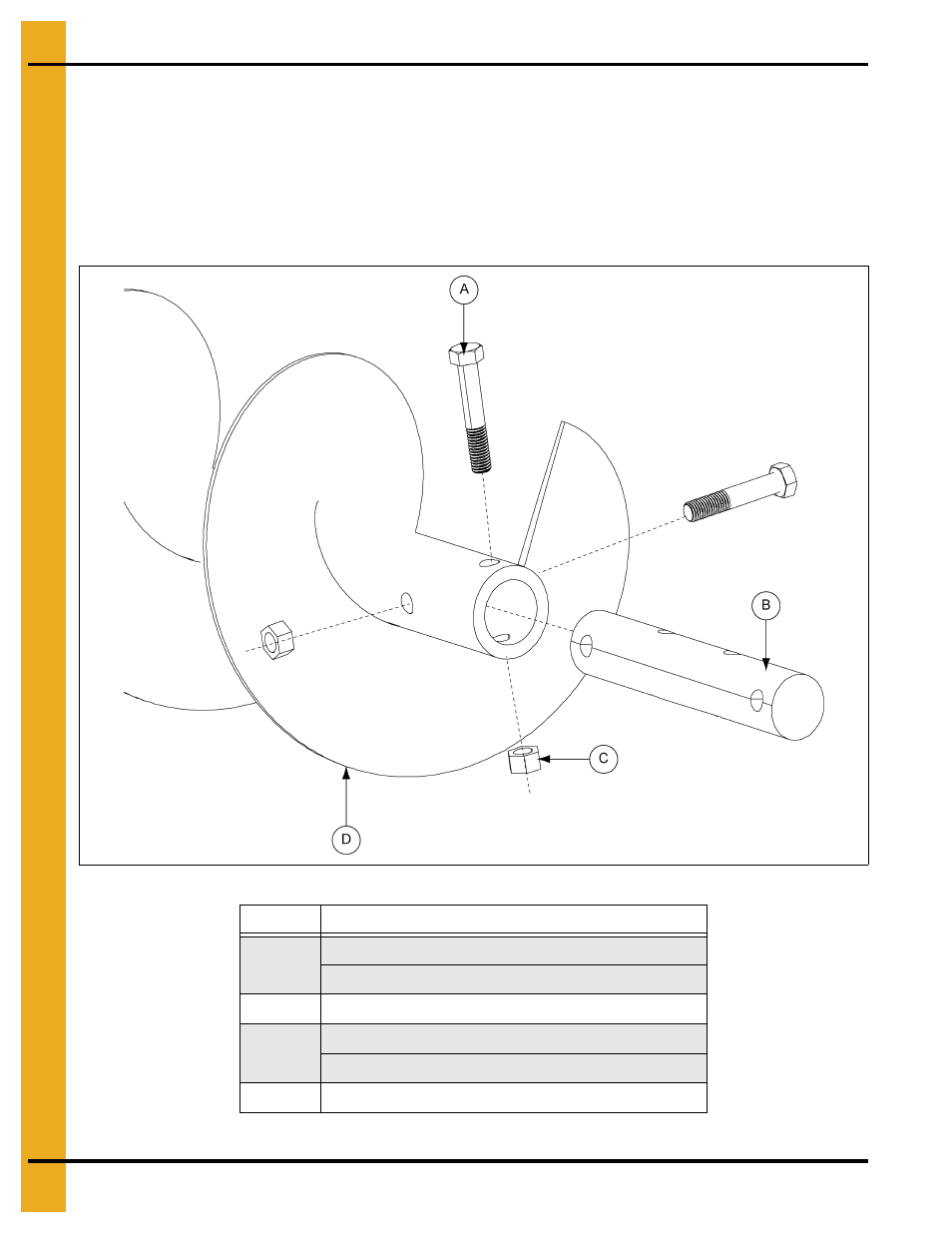

2. Установите соединительный вал (B) в головную секцию спирали (D), закрепите болтами с
шестигранной головкой (A) и контргайками (C).
ПРИМЕЧАНИЕ: Подробнее о компоновке шнековой спирали и щитка см. в разделе
"Справочная таблица по секциям щитка шнека"’
.
Рисунок 4AA
Поз. №
Описание
A
Шнек 12": болт с шестигранной головкой 5/8"-11 x 3 1/2"
Шнек 16": болт с шестигранной головкой 3/4"-10 x 5 1/2"
B
Соединительный вал
C
Шнек 12": контргайка 5/8"-11
Шнек 16": контргайка 3/4"-10
D
Головная секция шнека
