4. Сборка
28
PNEG-1857-RU Шнек 12" и 16" серии “X”

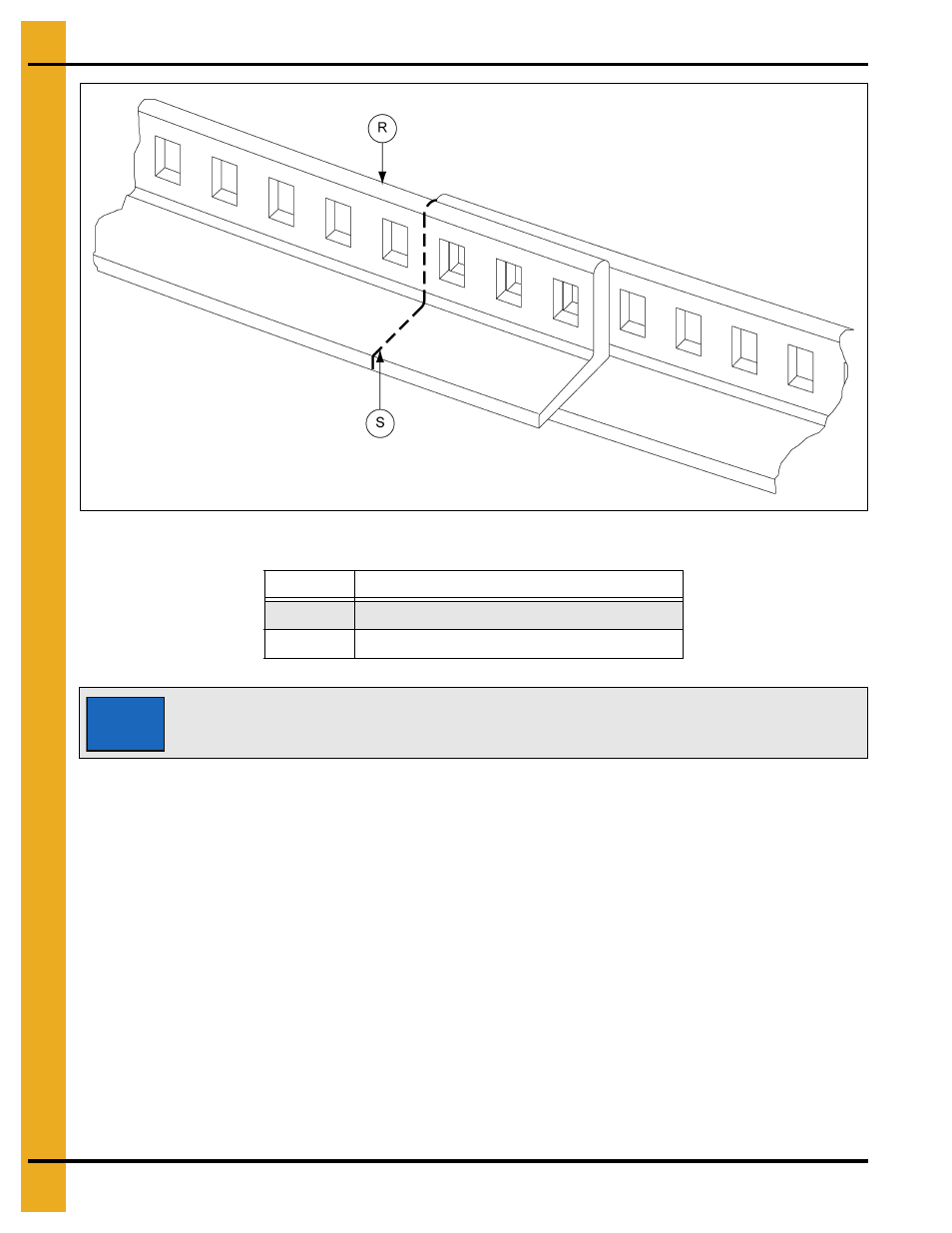

Рисунок 4D
13. Выровняйте остальные секции направляющего устройства по меткам и закрепите секции
анкерными болтами.
14. Обрежьте концы болтов, выступающие над гайками.
15. Снимите приспособление для поворота направляющего устройства с поперечной стяжки в
сборе.
16. Снимите скотч с нижних кабелепроводов и дайте им сдвинуться к сторонам центрального
колодца.
17. Чтобы облегчить окончательную сборку, обозначьте контур квадратной пластины нижних
кабелепроводов.
18. Снимите с центрального колодца поперечную стяжку и экран коллекторного кольца в сборе.
Поз. №
Описание
R
Последняя секция направляющего устройства
S
Опорная метка
ПРИМЕЧАНИЕ: Прежде чем крепить секции направляющего устройства,
обязательно с помощью мерной ленты снимите правильные размеры по
внутреннему краю секций в каждой точке анкерного крепления.
NOTICE
