4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
53
Сборка подвесных опор
1. Скрепите между собой нейлоновые опоры (C) и подвесные кронштейны (B) с помощью болтов
с шестигранной головкой (A) и фланцевых контргаек (D) как показано на рисунке.
ПРИМЕЧАНИЕ: Для облегчения установки пока не затягивайте болты кронштейна.
Установите нейлоновые опоры как показано на рисунке, используя
углубления в передней и задней части подвесного кронштейна.

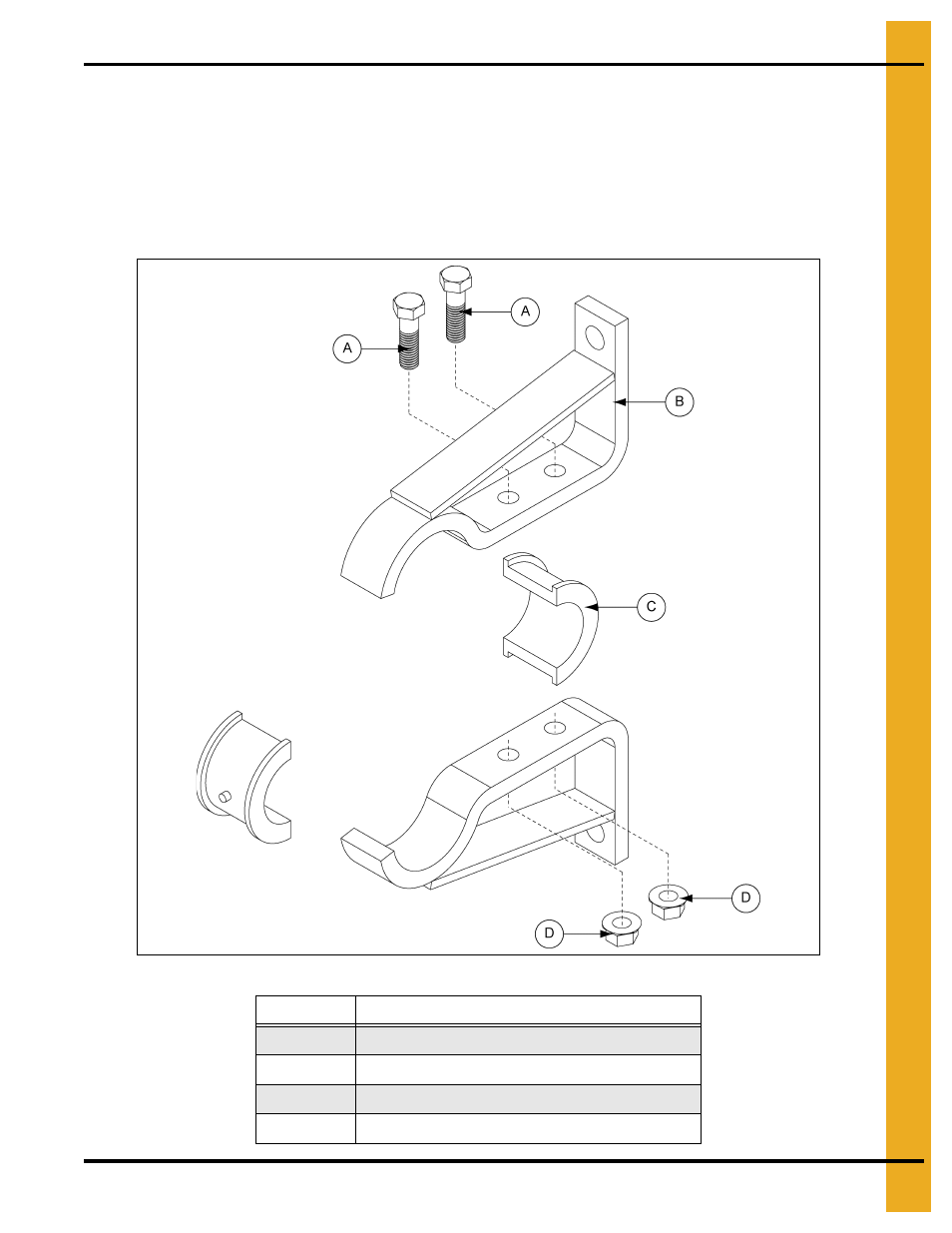

Рисунок 4Z
Поз. №
Описание
A
Болт с шестигранной головкой 1/2"-13 x 1-3/4"
B
Подвесной кронштейн
C
Нейлоновая опора
D
Фланцевая гайка 1/2''-13
