4. Сборка
82
PNEG-1857-RU Шнек 12" и 16" серии “X”
Крепление ограждения шнека к щитку привода направляющего
устройства
1. Установите ограждение шнека (A) на щиток привода направляющего устройства (C) с
помощью болтов с шестигранной головкой (B) и фланцевых гаек (D).
2. Затяните согласно спецификации.

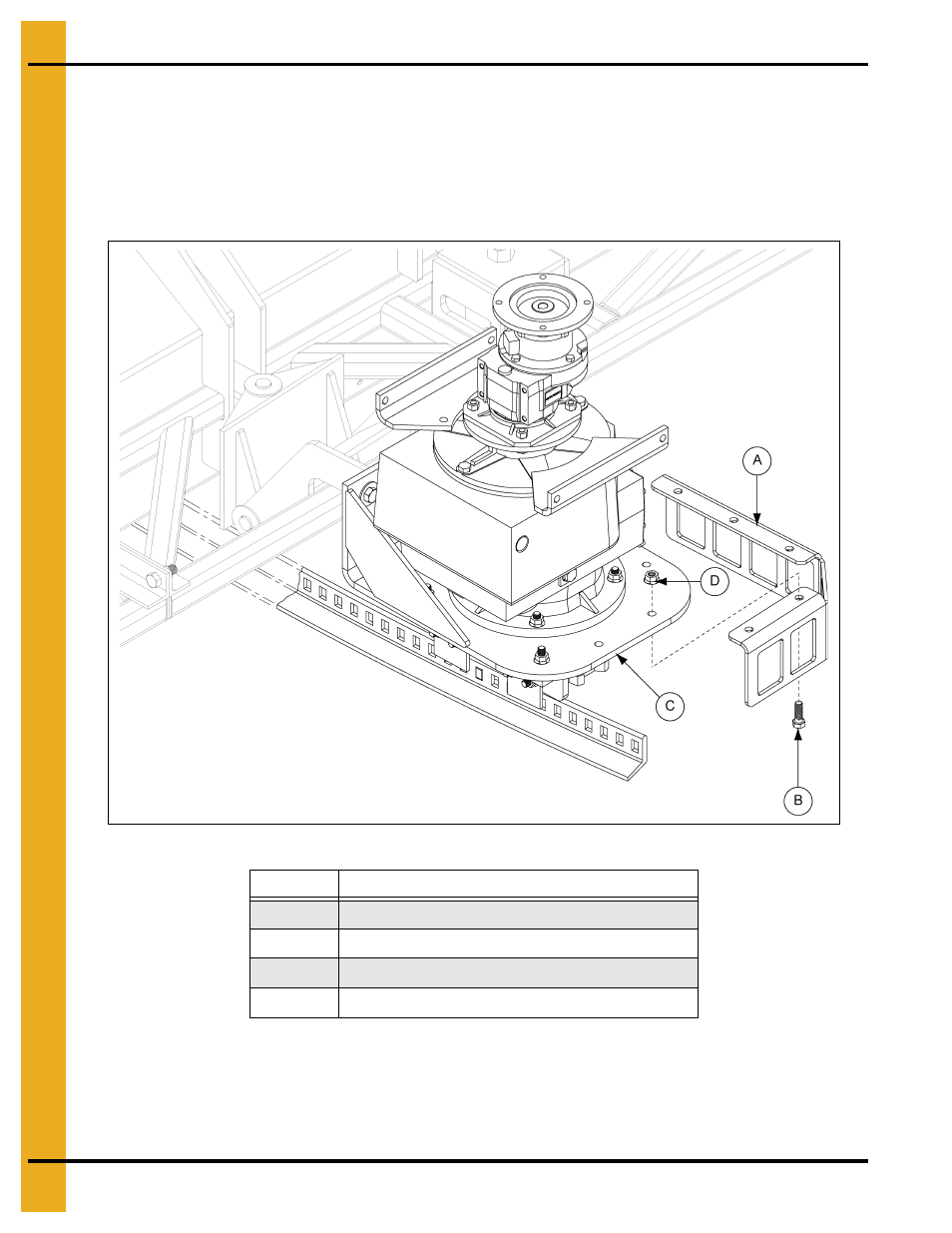

Рисунок 4BC
Поз. №
Описание
A
Ограждение шнека
B
Болт с шестигранной головкой 1/2"-13 x 1 1/2"
C
Щиток привода направляющего устройства
D
Фланцевая гайка 1/2''-13
