4. Сборка
40
PNEG-1857-RU Шнек 12" и 16" серии “X”
2. Установите болты с шестигранной головкой (K и M), плоскую шайбу (L), кронштейн (N),
проставку (O), стопорную шайбу (Q), контргайку (P) и шестигранную гайку (R).

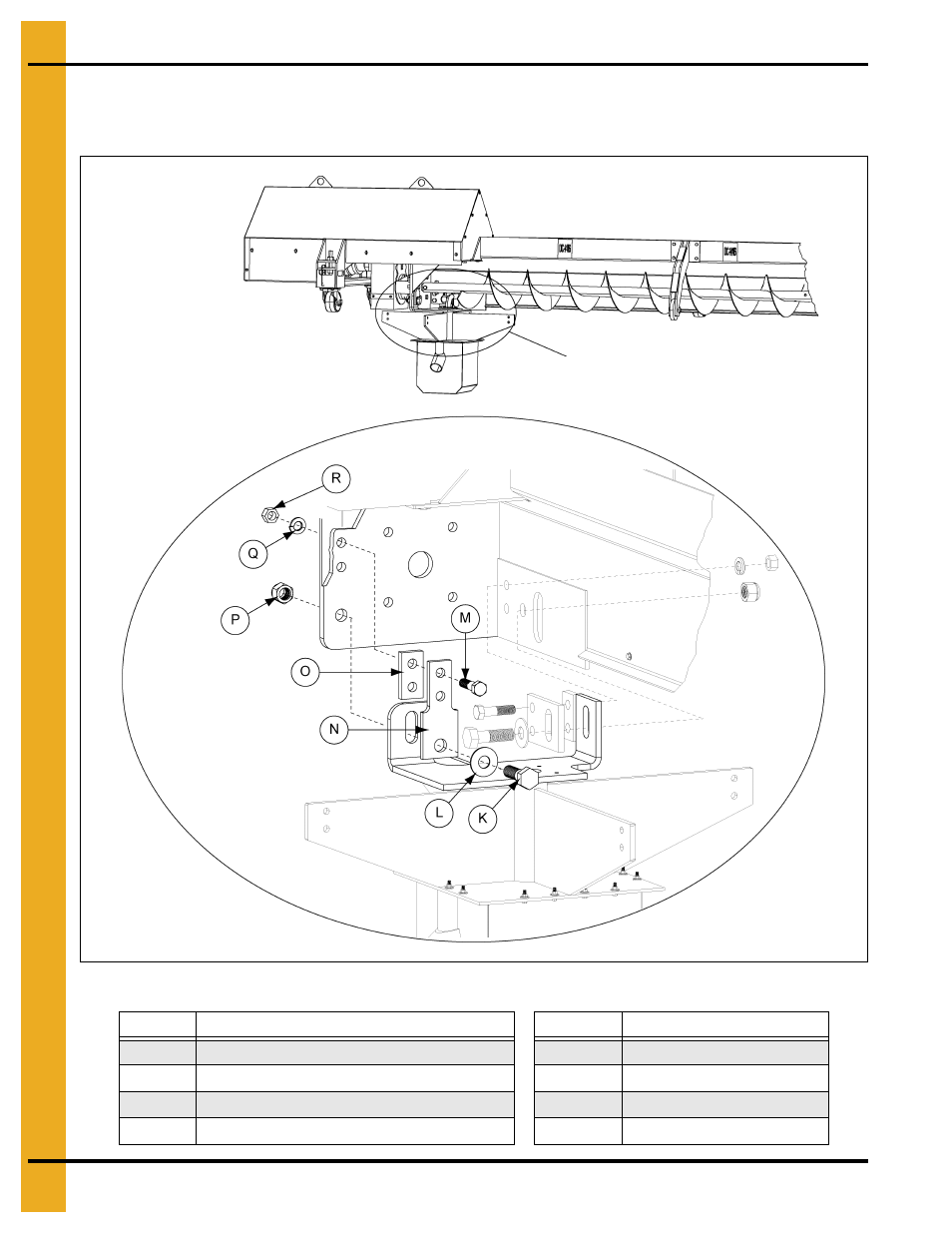

Рисунок 4M
Поз. №
Описание
Поз. №
Описание
K
Болт с шестигранной головкой 1"-8 x 3 1/2"
O
Проставка
L
Плоская шайба 1"
P
Контргайка 1"-8
M
Болт с шестигранной головкой 3/4"-10 x 3 1/2"
Q
Стопорная шайба 3/4"
N
Кронштейн
R
Шестигранная гайка 3/4''-10
См. деталировку D
Деталировка D
