4. Сборка
48
PNEG-1857-RU Шнек 12" и 16" серии “X”
Установка щетки в сборе на скребок
1. Поместите щеткодержатель (A) на раму скребка (I).
2. Совместите отверстие щеткодержателя (E) с отверстием в раме скребка (G) и пометьте
каждый внешний край (B и F) рамы скребка. Перенесите эти метки на щеткодержатель (A).
3. Обрежьте излишки материала с щеткодержателя у меток (B и F).
4. Прорежьте отверстие (D) в щеткодержателе для установки кронштейна скребка (H) на
скребок.
5. Выровняйте щеткодержатель по краям скребка и отверстия.
6. С помощью чертилки или маркера нанесите опорную метку (C) с передней стороны скребка
через отверстие на щеткодержатель. Просверлите отверстие по опорной метке (C) на
щеткодержателе (A).

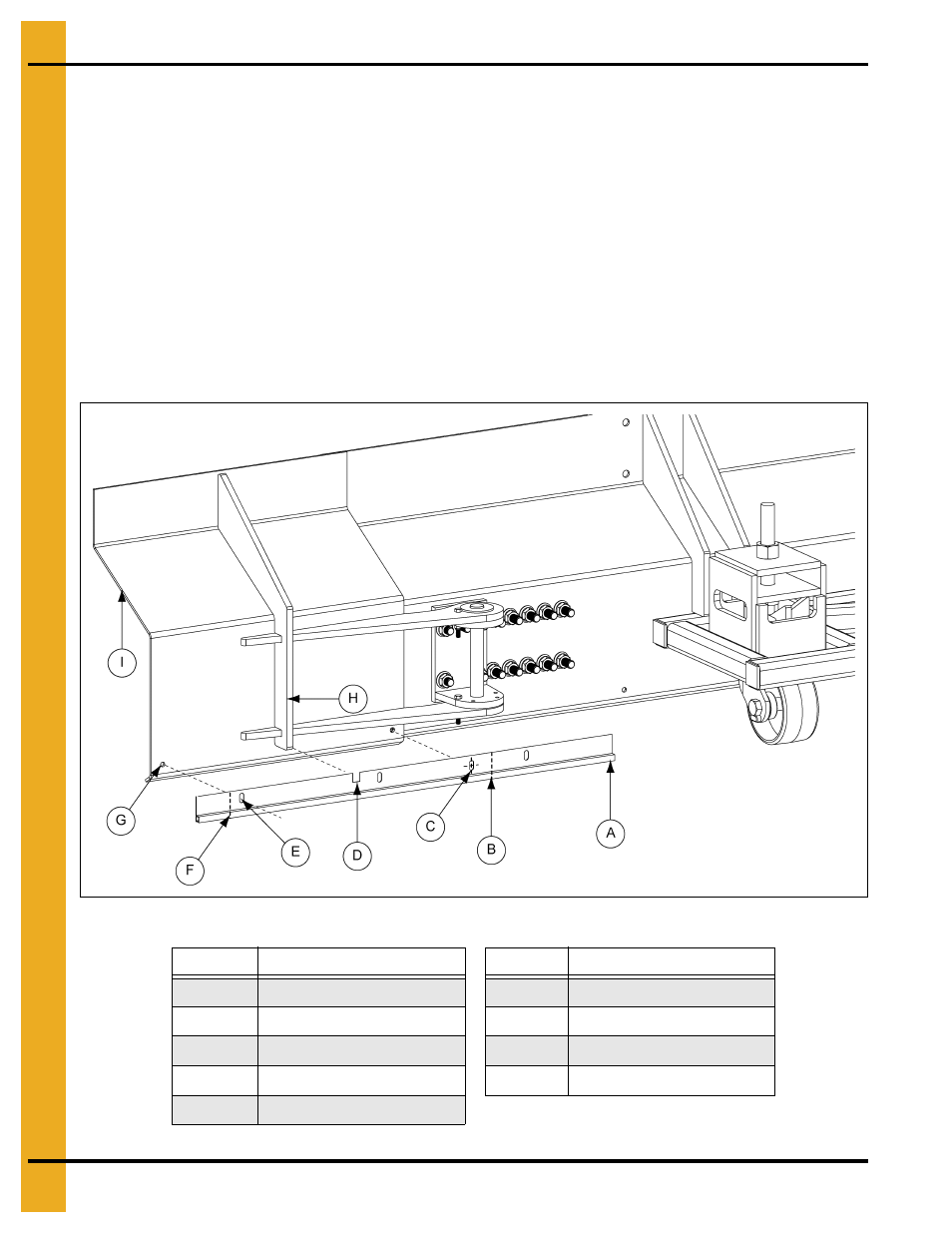

Рисунок 4U
Поз. №
Описание
Поз. №
Описание
A
Щеткодержатель
F
Метка внешнего края
B
Метка внешнего края
G
Отверстие в раме скребка
C
Опорная метка
H
Кронштейн скребка
D
Отверстие
I
Скребок
E
Отверстие щеткодержателя
