4. Сборка
78
PNEG-1857-RU Шнек 12" и 16" серии “X”
Крепление звездочки привода к валу редуктора
1. Вставьте шпонку (D) в вал редуктора (B).
2. Установите звездочку привода (A) на вал редуктора (B).
ПРИМЕЧАНИЕ: При установке звездочки привода на вал редуктора может потребоваться
резиновый молоток, чтобы аккуратно посадить звездочку вровень с
концом вала редуктора.
3. Постукивая по звездочке привода (A), посадите ее вровень с концом вала редуктора (B).
4. Вставьте и затяните установочные винты (C).

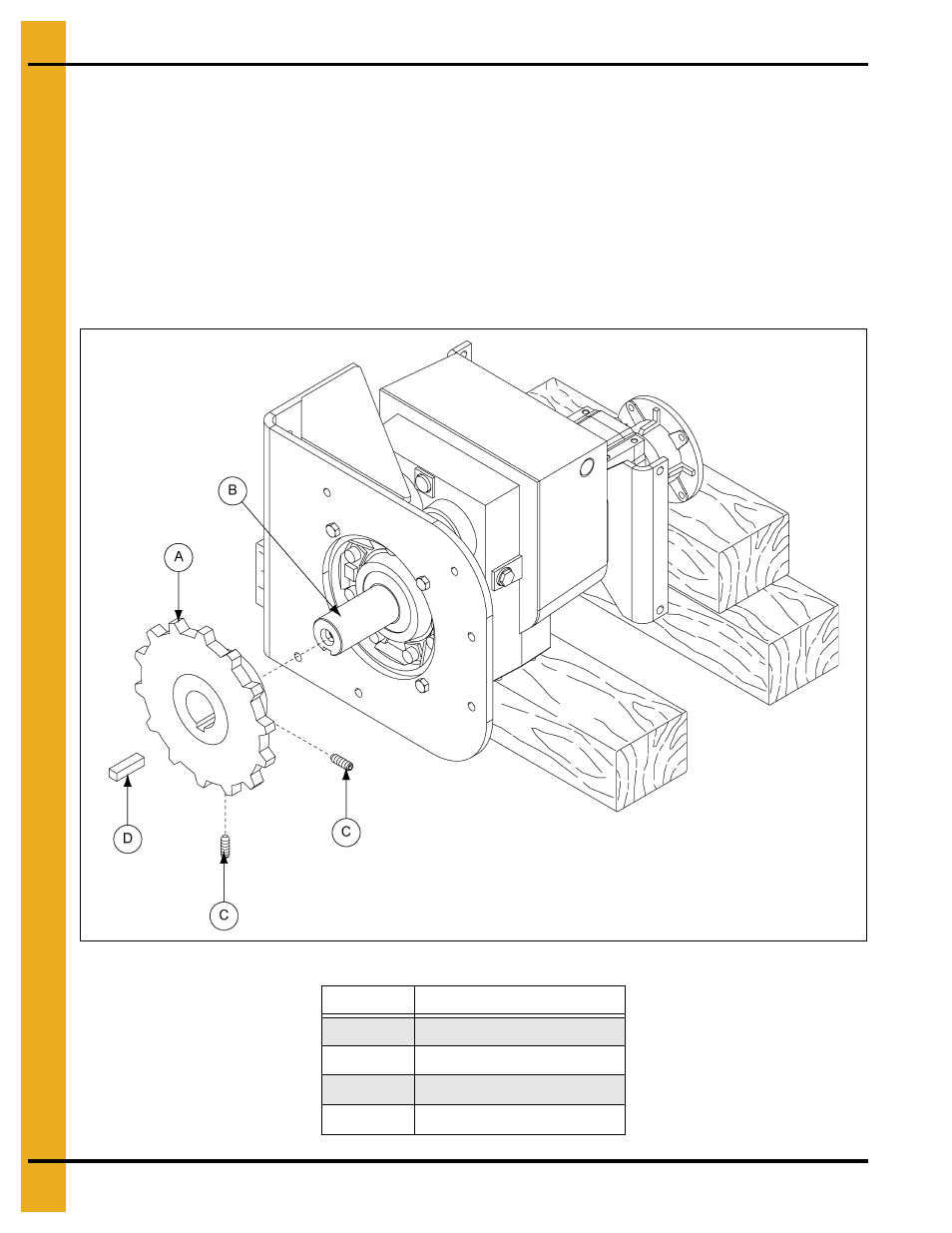

Рисунок 4AY
Поз. №
Описание
A
Шестерня
B
Вал редуктора
C
Установочный винт
D
Шпонка
