4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X” 87
Обрезка шнековой спирали
Шнековую спираль следует отрезать так, чтобы шнек при вращении не задевал направляющее
устройство Posi-Drive.
(См. рисунок 4BH.)
Чтобы отрезать шнековую спираль, выполните следующие действия
1. Установите шнек.
2. Для обрезки шнековой спирали используйте шаблоны. (См. рисунок 4BI на стр. 88 и Рис. 4BJ
на стр. 89.)
ПРИМЕЧАНИЕ: Шаблоны следует распечатать в масштабе 100%; поэтому все размеры
должны быть в масштабе 1:1.
3. Расположите шаблон в длину по оси направляющего устройства. Таким способом вы
определите область, которая будет мешать направляющим устройствам при вращении
шнековой спирали.

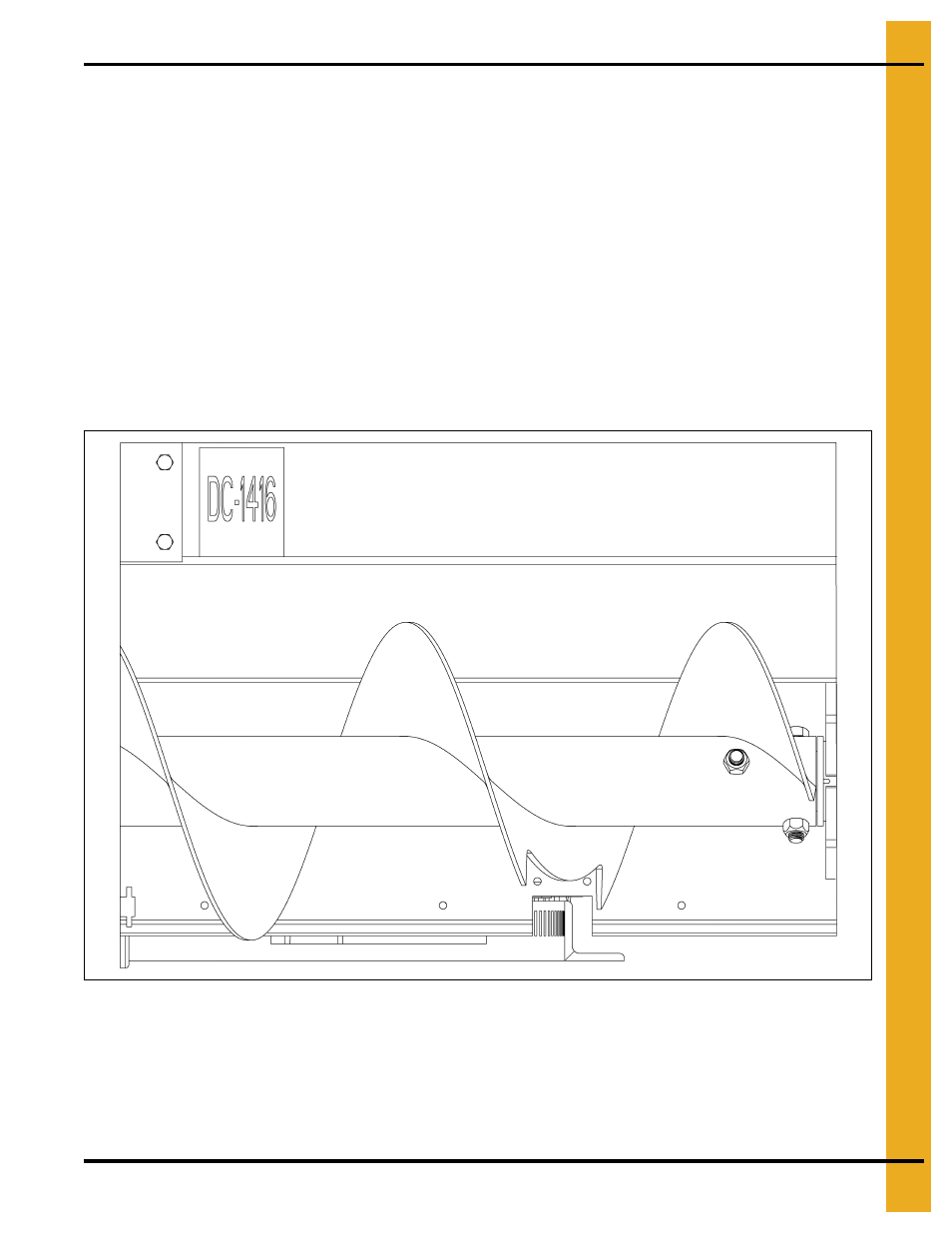

Рисунок 4BH
