4. Сборка
56
PNEG-1857-RU Шнек 12" и 16" серии “X”
4. Установите следующую секцию шнековой спирали (G) на соединительный вал и закрепите
болтами с шестигранной головкой (A) и контргайками (C).
ПРИМЕЧАНИЕ: Выравнивайте секции шнековой спирали до тех пор, пока секция спирали
не будет точно совмещена со следующей секцией без перекрытия. Чтобы
выровнять секцию для установки болта, воспользуйтесь кернером.

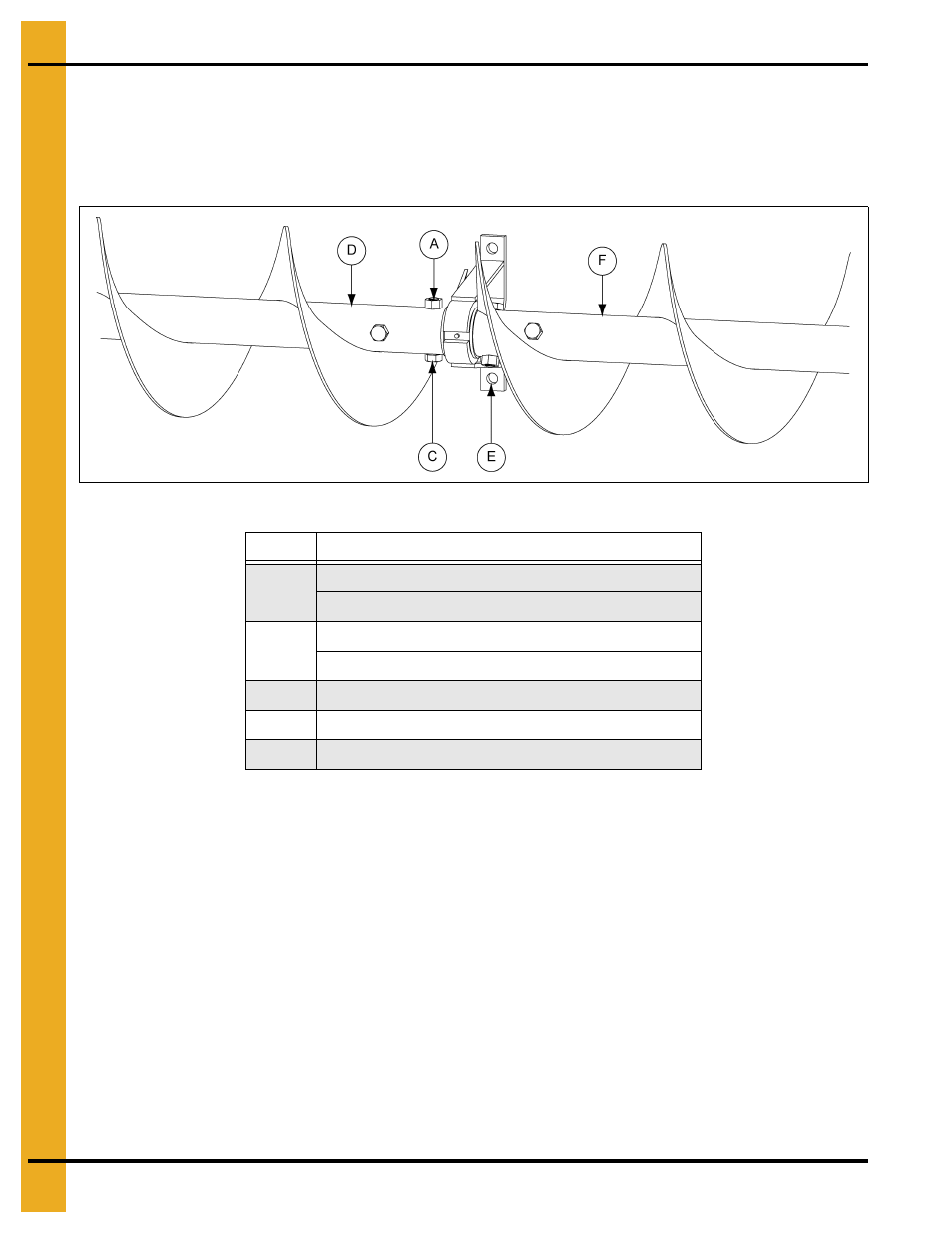

Рисунок 4AC
Поз. №
Описание
A
Шнек 12": болт с шестигранной головкой 5/8"-11 x 3 1/2"
Шнек 16": болт с шестигранной головкой 3/4"-10 x 5 1/2"
C
Шнек 12": контргайка 5/8"-11
Шнек 16": контргайка 3/4"-10
D
Головная секция шнека
E
Подвесная опора
F
Секция шнековой спирали
