4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
61
Установка крепления электродвигателя в сборе
1. Прикрепите подходящее подъемное устройство и поднимите раму крепления
электродвигателя (B) на щиток (A).
2. Закрепите раму крепления электродвигателя на щитке с помощью болтов с шестигранной
головкой (E), стопорных шайб (D) и шестигранных гаек (C).

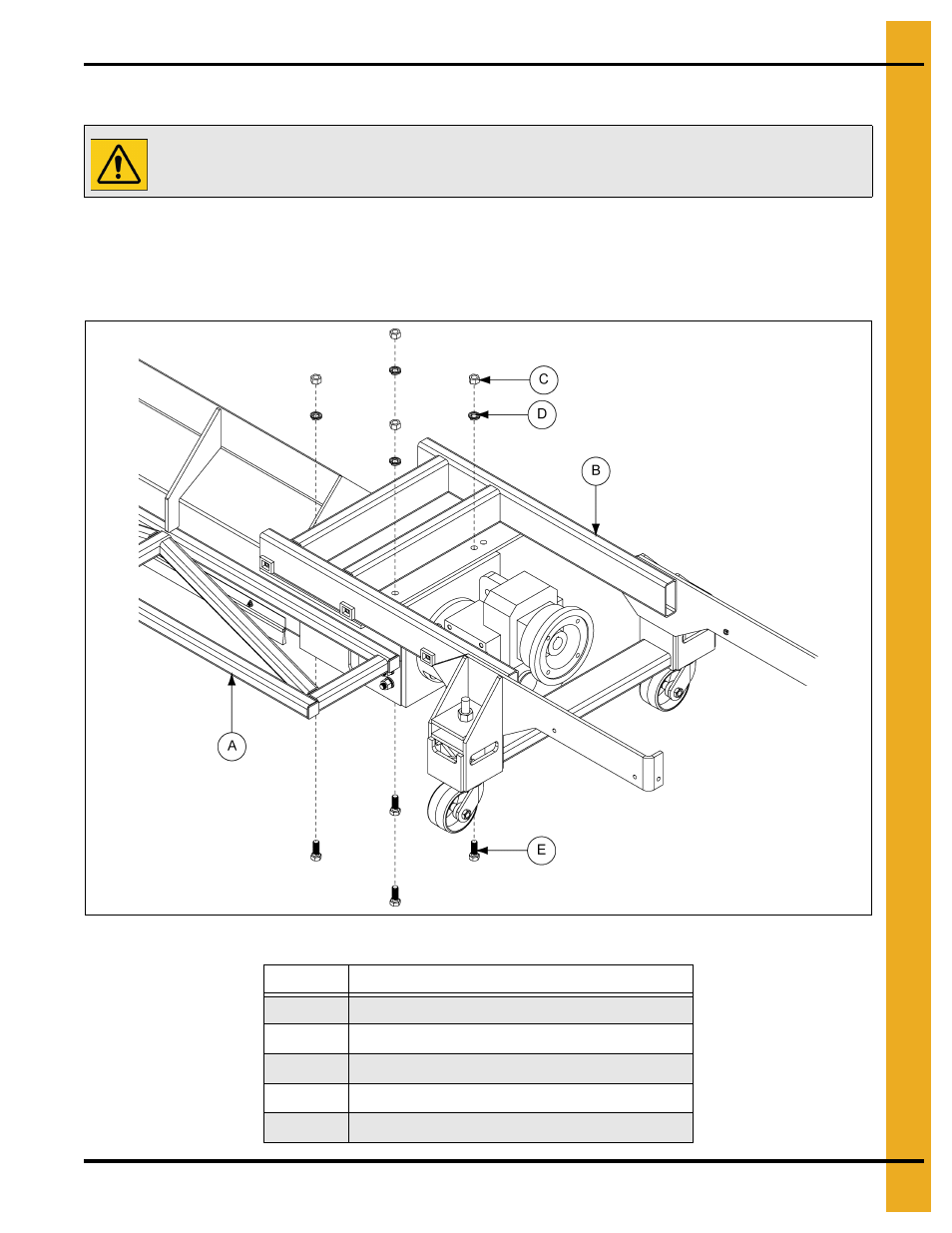

Рисунок 4AH
Поз. №
Описание
A
Щиток
B
Рама двигателя
C
Шестигранная гайка 3/4''-10
D
Стопорная шайба 3/4"
E
Болт 3/4"-10 x 2" с шестигранной головкой
ОСТОРОЖНО: Поднимая раму двигателя, используйте надлежащие
грузоподъемные процедуры и оборудование.
